Сепараторы нефтегазовые со сбросом воды

ГП 868.00.000

Сепараторы предназначены для разделения продукции скважин на нефть, газ, воду, применяемые в установках сбора и подготовки продукции нефтяных месторождений и являющиеся продукцией народно-хозяйственного назначения.

Сепараторы могут эксплуатироваться в условиях макроклиматических районов с умеренным и холодным климатом.

Предусмотрено два материальных исполнения сепараторов:

исполнение 1 - сталь 09Г2С-6 для рабочих температур от минус 4СГС;
исполнение 2 - сталь 09Г2С-8 для рабочих температур от минус 60°С.

Среда - нефть, попутный газ, пластовая вода - взрывопожароопасная. Класс опасности 4 ГОСТ 12.1.007-76. Категория и группа взрывоопасности - ПА-Т2 по ГОСТ Р51330.19-99.

Конструктивное исполнение:

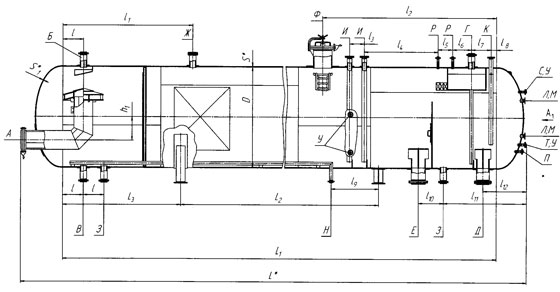

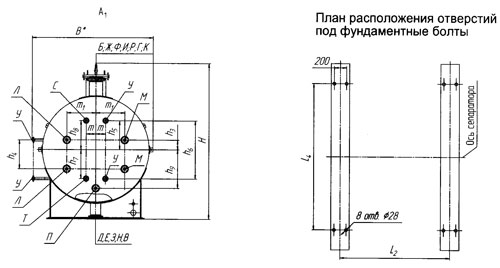

- тип 1 - см. черт.
- тип 2 - изготавливается без штуцеров Б и В.

При необходимости устанавливается пеногаситель.

Обозначение сепаратора при заказе: Сепаратор НГСВ X-X-X-X-X-X

X - Тип (1; 2)
X - Наличие пеногасящей насадки (П)
X - Давление условное (от 0,6 до 4,0 МПа)
X - Внутренний диаметр (мм)
X - Материальное исполнение (1; 2)
X - Наличие теплоизоляции (И)

Пример обозначения: НГСВ 1-1,6-2400-1-И

Таблица штуцеров
