Сепараторы нефтегазовые НГС от завода СПК Нефтехимсервис
Изготавливаем сепараторы НГС по техническому заданию на заводе в Пермском крае: дегазация нефти, очистка попутного газа, исполнение НГСВ со сбросом воды.
Чертёж и стоимость по техническому заданию — бесплатно
Срок — в договоре
Дату изготовления под ваше оборудование фиксируем в договоре отдельным пунктом.
Гарантия 2 года + Ростехнадзор
Два года гарантии письменно. Паспорт изделия ведём под регистрацию в Ростехнадзоре.
По ТУ 25.29.00.000-057-75490766-2021
Изготавливаем по нормам на сосуды под давлением — есть на что сослаться при экспертизе.
с 2005
года производим промышленное оборудование
2000 м²
собственного цеха со станочным парком
1000+
единиц оборудования изготовили на заводе
30 лет
поставляем запасные части к выпущенному оборудованию

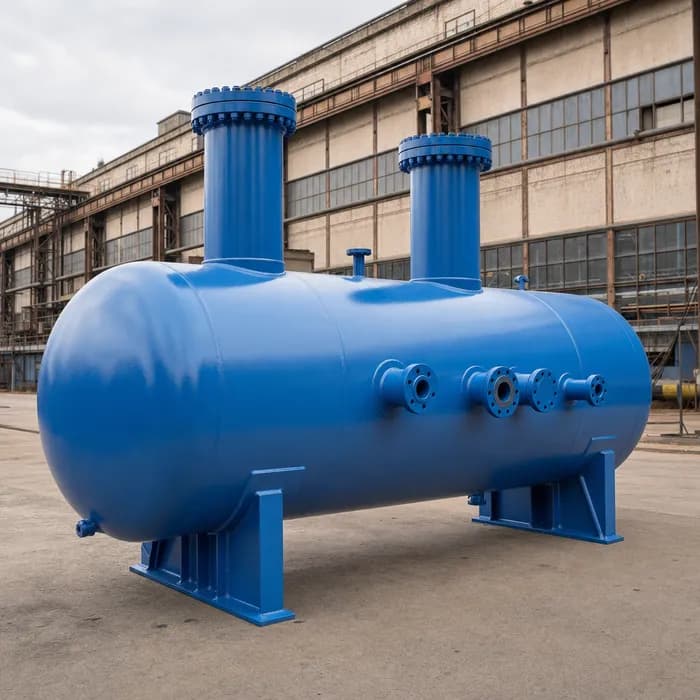

Типоразмерный ряд сепараторов НГС
Ряд НГС по ТУ 25.29.00.000-057-75490766-2021: шесть групп диаметров от 1200 до 3400 мм, давление от 0,6 до 4,0 МПа, объём от 6,3 до 150 м³. Весь ряд изготавливаем по техническому заданию; если стандартного типоразмера мало, конструкторский отдел рассчитает изделие под проект.
Сепаратор НГСВ со сбросом воды
Разделение на нефть, газ и воду / объём 25, 50, 100, 200 м³
Запросить параметрыНГС по техническому заданию
Давление, диаметр, исполнение и штуцеры — по вашему техническому заданию
Рассчитать под проектДокументация
Чертежи и техническое описание
ТУ 3683-015-00220322-99
Сепараторы нефтегазовые (в дальнейшем сепараторы) предназначены для дегазации непенистой нефти и очистки попутного газа, применяемые в установках сбора и подготовки продукции нефтяных месторождений для эксплуатации в макроклиматических районах П5 и М4 по ГОСТ 16350 в условиях умеренного холодного климата по ГОСТ 15150 с температурой воздуха при эксплуатации:
для умеренного климата - от плюс 40°С до минус 40°С,
для умеренно-холодного климата - от плюс 40°С до минусе 60°С.
Сепараторы предназначены для эксплуатации в районах с сейсмичностью до 6 баллов включительно по двенадцатибалльной шкале.
Климатическое исполнение сепараторов У и УХЛ категории размещения 1 по ГОСТ 15150 с установкой на открытом воздухе.
По конструкции сепараторы подразделяются на следующие типы:
тип I - применяются в компоновке с узлами предварительного отбора газа (депульса-торами);
тип I-II - применяются в компоновке с узлами предварительного отбора газа, с пенога-сящей насадкой;
тип II - применяются без узлов предварительного отбора газа;
тип II-II - применяются без узлов предварительного отбора газа, с пеногасящей насадкой.
В зависимости от условий работы сепараторы изготавливаются с термообработкой и без термообработки, с устройствами и без устройств для крепления теплоизоляции. При заказе сепаратора с термообработкой заказчик должен представить схему расположения накладок для крепления площадок обслуживания.
Уплотнительная поверхность фланца штуцеров оговаривается при заказе сепараторов.
По требованию заказчика и согласованию с проектной организацией разрешается изменение конструкции сепаратора в части установки дополнительных внутренних устройств и изменения расположения штуцеров под конкретный технологический процесс.
Исполнение по материалам:
1 - основной материал - сталь 09Г2С-6 - для работы при температуре от минус 30С
1 - основной материал - сталь 09Г2С-8 - для работы при температуре от минус 60С
Структурная схема условного обозначения сепаратора: НГС Х-Х-Х-Х-Х-Х
Х - Тип (I, II),
Х - Наличие пеногасящей насадки (П),
Х - Давление условное (от 0,6 до 4,0 МПа),
Х - Внутренний диаметр (мм),
Х - Материальное исполнение (1; 2),
Х - Наличие теплоизоляции (И).
Сепараторы нефтегазовые со сбросом воды
ГП 868.00.000
Сепараторы предназначены для разделения продукции скважин на нефть, газ, воду, применяемые в установках сбора и подготовки продукции нефтяных месторождений и являющиеся продукцией народно-хозяйственного назначения.
Сепараторы могут эксплуатироваться в условиях макроклиматических районов с умеренным и холодным климатом.
Предусмотрено два материальных исполнения сепараторов:
исполнение 1 - сталь 09Г2С-6 для рабочих температур от минус 4СГС;
исполнение 2 - сталь 09Г2С-8 для рабочих температур от минус 60°С.
Среда - нефть, попутный газ, пластовая вода - взрывопожароопасная. Класс опасности 4 ГОСТ 12.1.007-76. Категория и группа взрывоопасности - ПА-Т2 по ГОСТ Р51330.19-99.
Конструктивное исполнение:
- тип 1 - см. черт.
- тип 2 - изготавливается без штуцеров Б и В.
При необходимости устанавливается пеногаситель.
Обозначение сепаратора при заказе: Сепаратор НГСВ X-X-X-X-X-X
X - Тип (1; 2)
X - Наличие пеногасящей насадки (П)
X - Давление условное (от 0,6 до 4,0 МПа)
X - Внутренний диаметр (мм)
X - Материальное исполнение (1; 2)
X - Наличие теплоизоляции (И)
Пример обозначения: НГСВ 1-1,6-2400-1-И
* При Р=4,0 МПа - условный проход штуцера И - Ду 50; штуцера У - Ду 15.

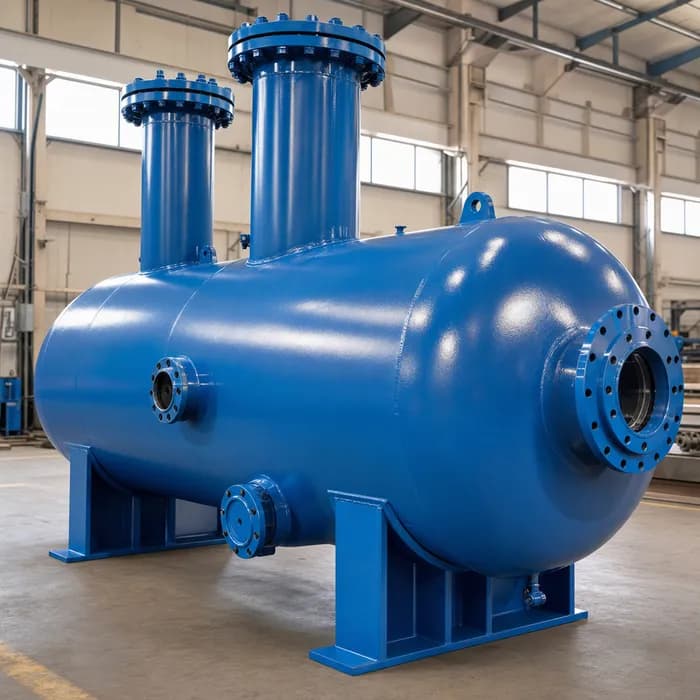

Сепаратор нефтегазовый типа I, I-II, II, II-II
* Для сепаратора объёмом 6,3 м³ (диаметр 1200) принимать 200 мм
Допускается применение других марок сталей с пределами применения по ОСТ 26-291-94. Выбор марки паронита, материала наполнителя спирально-навитых прокладок, материала оболочек асбометаллических прокладок производится в зависимости от условий эксплуатации (рабочая среда, расчетное давление, температура).
Минимальная допустимая температура стенки сепаратора, находящегося под давлением: для исполнения 1 - минус 30°С, для исполнения 2 - минус 60°С.
Крепежные детали из стали 35Х для материального исполнения 2 должны быть испытаны на ударный изгиб на образцах с острым надрезом при температуре минус 60°С. Значение ударной вязкости на всех образцах должно быть не менее 30 Дж/см² (3 кгс/см²). Объем испытаний - по ГОСТ 20700.
Типоразмеры, габариты и массы рассчитываются по вашему техническому заданию или опросному листу — точные параметры и стоимость направим вместе с чертежом изделия.
Сепаратор нефтегазовый НГС: назначение, типы и нормативы
Что закладываете в проект и на что сошлётесь при экспертизе — по существу.
1

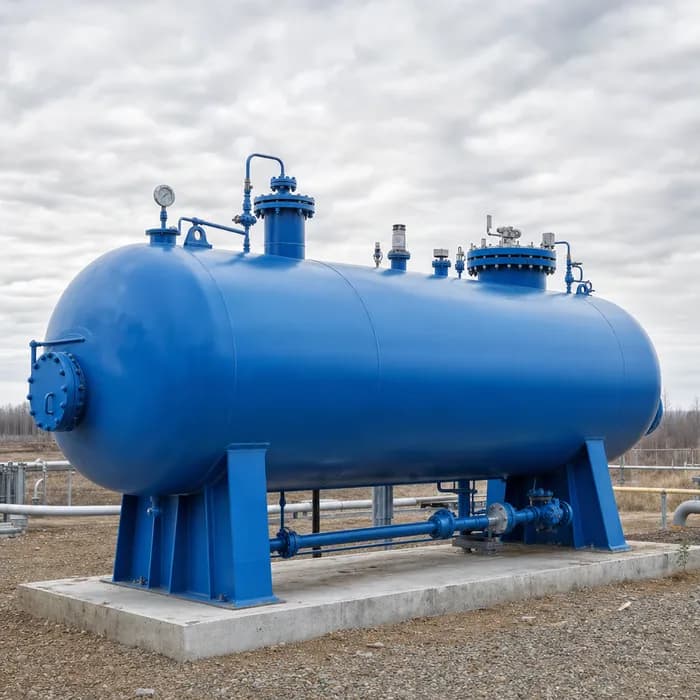

Где работает сепаратор НГС
Аппарат решает на узле подготовки две задачи: дегазирует непенистую нефть и очищает попутный газ от капельной жидкости. Место в схеме — установки сбора и подготовки продукции нефтяных месторождений. Исполнение подбираем под вашу среду, давление и температуру.
2
Как устроен и как работает
Газонефтяная смесь заходит в горизонтальный корпус, теряет скорость: нефть отстаивается внизу, газ поднимается вверх. В аппаратах типа I поток сначала проходит узлы предварительного отбора газа — депульсаторы. Остаточную влагу из газа улавливает каплеуловитель струнного типа.
3
Четыре типа: I, I-II, II, II-II
Ряд выпускается в четырёх исполнениях. Тип I — с узлами предварительного отбора газа, тип II — без них. Индекс I-II и II-II означает пеногасящую насадку для пенящейся продукции. Что подойдёт под ваш дебит и обводнённость, конструкторский отдел определит по техническому заданию.
4
Исполнение НГСВ со сбросом воды
Если в продукции скважин много пластовой воды, нужен сепаратор НГСВ. Он разделяет поток сразу на три фазы — нефть, газ и воду, со штуцерами на каждый выход. Объёмы 25, 50, 100, 200 м³, изготовление по ГП 868.00.000. Воду сбрасываете на стадии сепарации.
5
Сталь и контроль качества
Корпус и днища — сталь 16ГС-6 или 09Г2С-8 по ГОСТ 5520, два исполнения по самой холодной пятидневке: исполнение 1 до минус 40 °С, исполнение 2 — до минус 60 °С. Швы кладёт аттестованная по НАКС бригада, каждый проверяет лаборатория неразрушающего контроля.
6
По каким нормам изготавливаем
Делаем по ТУ 25.29.00.000-057-75490766-2021, ГОСТ 16350 и 15150, ТР ТС 032/2013 на сосуды под давлением и федеральным нормам и правилам. Обозначение: НГС-тип-давление(МПа)-Ø(мм)-исполнение-И. Паспорт ведём под регистрацию в Ростехнадзоре.
Собственное производство в Пермском крае: от расчёта до отгрузки
Производство в г. Краснокамске, собственный станочный парк, железнодорожный тупик на территории. Цифры открыты для проверки, производство можно посетить.
с 2005
года производим промышленное оборудование
2000 м²
собственного цеха со станочным парком
1000+
единиц оборудования изготовили на заводе
30 лет
поставляем запасные части к выпущенному оборудованию
Технические характеристики сепараторов НГС
Сводная таблица по ряду НГС: колонки — тип I с узлами отбора газа и тип II без них. Точные значения под ваш типоразмер даём в расчёте к стоимости.
| Параметр | Тип I (с узлами отбора газа) | Тип II (без узлов отбора газа) |
|---|---|---|
| Конструкция корпуса | горизонтальный, с узлами предварительного отбора газа (депульсаторами) | горизонтальный, без узлов предварительного отбора газа |
| Внутренний диаметр | 1200, 1600, 2000, 2400, 3000, 3400 мм | 1200, 1600, 2000, 2400, 3000, 3400 мм |
| Условное давление | 0,6 — 4,0 МПа | 0,6 — 4,0 МПа |
| Объём аппарата | 6,3 — 150 м³ (по группе диаметра) | 6,3 — 150 м³ (по группе диаметра) |
| Производительность по нефти | 20 — 2250 м³/ч (по диаметру) | 20 — 2250 м³/ч (по диаметру) |
| Пеногасящая насадка | исполнение I-II — с насадкой | исполнение II-II — с насадкой |
| Нормативный документ | ТУ 25.29.00.000-057-75490766-2021, ТР ТС 032/2013 | ТУ 25.29.00.000-057-75490766-2021, ТР ТС 032/2013 |
Точные значения под ваш типоразмер даём в расчёте к стоимости.
От технического задания до отгрузки с завода
1
Заявка и техническое задание
Вы присылаете техническое задание или параметры по нужному изделию. Если параметры пока не определены — подскажем, что важно для подбора, и соберём данные вместе.
2
Расчёт, чертёж и стоимость
Конструкторский отдел рассчитывает изделие, готовит чертёж и стоимость. Вы видите конструкцию и состав стоимости ещё до договора. Этот этап — бесплатно.
3
Договор со сроком
После согласования заключаем договор. Срок изготовления фиксируется в договоре отдельным пунктом — это обязательство с нашей стороны.
4
Изготовление и контроль качества
Изготавливаем силами аттестованной по НАКС бригады, лаборатория неразрушающего контроля проверяет швы, ОТК принимает работу. На выходе — паспорт под регистрацию в Ростехнадзоре.
5
Отгрузка с завода
Готовое изделие отгружаем автомобильным или железнодорожным транспортом; для крупногабарита на территории есть железнодорожный тупик.
