Отстойники нефти ОГ, ОВ, ОГЖФ от завода
Производим отстойники ОГ, ОВ и ОГЖФ объёмом от 50 до 200 м³ на собственном заводе в Пермском крае — под отделение нефти от воды с газом, очистку сточной воды.
Чертёж и стоимость по техническому заданию — бесплатно
Срок — в договоре
Дату изготовления под ваше оборудование фиксируем в договоре отдельным пунктом.
Гарантия до 3 лет + Ростехнадзор
Два года гарантии письменно. Паспорт изделия ведём под регистрацию в Ростехнадзоре.
По ТУ 25.29.00.000-057-75490766-2021
Изготавливаем по нормам на сосуды под давлением — есть на что сослаться при экспертизе.
с 2005
года производим промышленное оборудование
2000 м²
собственного цеха со станочным парком
1000+
единиц оборудования изготовили на заводе
30 лет
поставляем запасные части к выпущенному оборудованию
Типоразмерный ряд отстойников ОГ, ОВ и ОГЖФ
Подбор начинается с семейства и объёма. По ряду ОГ полные параметры собраны в таблице ниже, назначение каждого семейства — в описании. Нужного типоразмера в ряду нет — конструкторский отдел рассчитает изделие по вашему техническому заданию.
Отстойник ОВ-200
ОВ / объём 200 м³ / масса 32 332 кг / габариты по техническому заданию
Запросить параметрыОтстойник по техническому заданию
Семейство, объём, исполнение и штуцеры — по вашему техническому заданию
Рассчитать под проектДокументация
Чертежи и техническое описание
Отстойники типа ОГЖФ предназначены для очистки сточных вод, поступающих с установки предварительного сброса пластовых вод.
Отстойники типа ОГ предназначены для предварительного отстоя нефтяной эмульсии и сброса пластовой воды.
Отстойники ОВ предназначены для очистки воды от примесей.
Исполнение по материалам:
Исполнение 1 - сталь 09Г2С-6 для работы при температуре от минус 40°С до плюс 200°С.
Исполнение 2 - сталь 09Г2С-8 для работы при температуре от минус 60°С до плюс 200°С.
Отстойники ОГЖФ
Обозначение при заказе: Отстойник ОГЖФ ХХХ-Х
XXX - Объем 50...200 м³
X - Исполнение по материалу (1; 2)
Пример условного обозначения: отстойник ОГЖФ-100-2
Отстойники ОГ
ТУ 3615-051-00217389-2002
Отстойники ОГ предназначены для отделения нефти от пластовой воды и попутного газа. Давление рабочее в отстойниках - 0,8 МПа.
Исполнение по материалам:
Исполнение 1 - сталь 09Г2С-6 для работы при температуре от минус 30°С до плюс 100°С.
Исполнение 2 - сталь 09Г2С-8 для работы при температуре от минус 60°С до плюс 100°С.
Пример условного обозначения: Отстойник ОГ-ХП-Х
X - Объем,
X - Материальное исполнение.
Отстойники ОВ-50 и OB-100
Отстойник ОВ-200
Масса отстойника 32332 кг.
Типоразмеры, габариты и массы рассчитываются по вашему техническому заданию или опросному листу — точные параметры и стоимость направим вместе с чертежом изделия.
Отстойники ОГ, ОВ, ОГЖФ: назначение и принцип отстаивания
Чем отличаются три семейства и на что сошлётесь при экспертизе — по существу.
1
Как работает отстаивание
Отстойник разделяет смесь по плотности: внутри горизонтального корпуса поток теряет скорость, нефть всплывает, вода опускается, газ уходит вверх. Корпус, штуцеры, коллекторы и опоры рассчитываем под вашу производительность и состав среды.
2
ОГ — отделение нефти от воды и газа

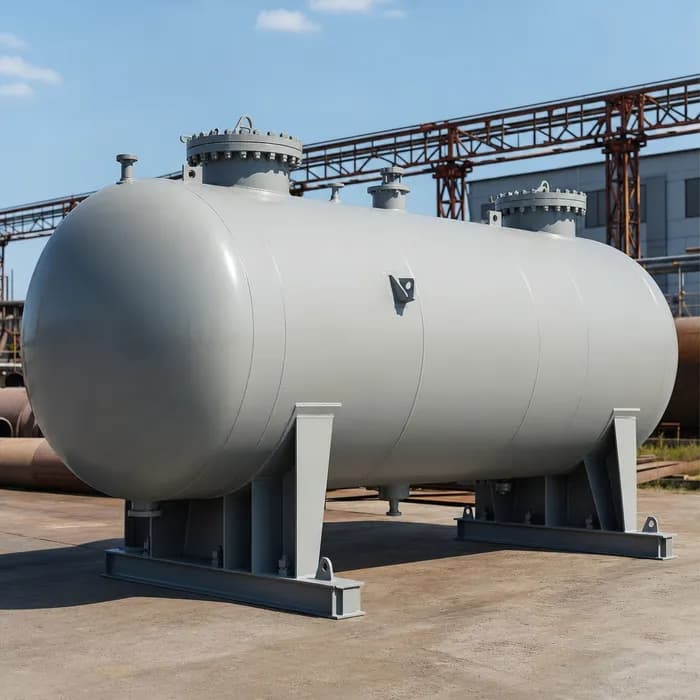

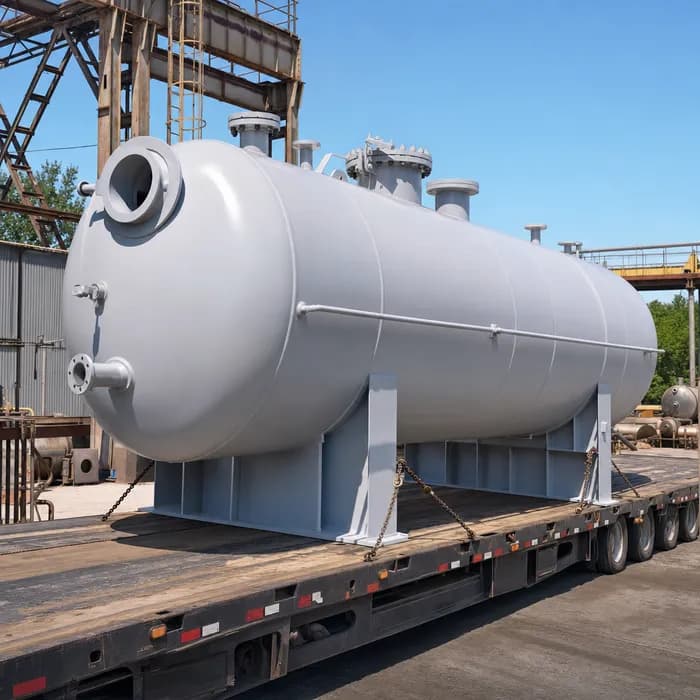

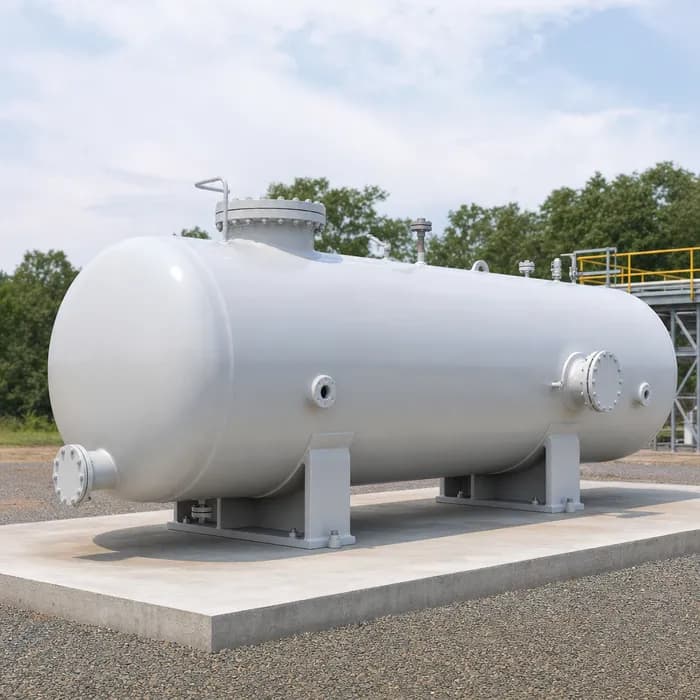

На вход подаётся нефтяная эмульсия, отстойник ОГ отделяет нефть от пластовой воды и попутного газа, ведёт предварительный отстой и сброс воды. Рабочее давление — 0,8 МПа. Ряд ОГ-50П, ОГ-100П, ОГ-200П объёмом от 50 до 200 м³.
3
ОВ — очистка воды от примесей
ОВ доводит воду до сброса или повторного использования, убирая примеси. Ряд ОВ-50, ОВ-100, ОВ-200 объёмом от 50 до 200 м³: длина корпуса ОВ-50 — 11 440 мм, ОВ-100 — 14 680 мм. Штуцеры под ввод сточной воды, выход уловленной нефти и очищенной воды, дренаж, пропарку и приборы контроля с условным давлением Ру 1,0–2,5 МПа — под вашу обвязку.
4
ОГЖФ — приём сточных вод
Сюда приходят сточные воды с установки предварительного сброса пластовых вод. Ряд ОГЖФ-50, ОГЖФ-80, ОГЖФ-100, ОГЖФ-200 объёмом от 50 до 200 м³, обозначение при заказе — Отстойник ОГЖФ ХХХ-Х по объёму и исполнению. Корпус оснащён штуцерами под датчик уровня ДУЖЭ-200, ввод и выход продукта, выход газа, удаление нефти, предохранительный клапан и люки-лазы.
5
Материалы и контроль качества
Корпус — из стали 09Г2С: исполнение 09Г2С-8 рассчитано на работу до минус 60. Снимаем напряжения в металле внепечной термообработкой, наносим антикоррозионное покрытие. Швы выполняет аттестованная по НАКС бригада, а контролирует их лаборатория неразрушающего контроля.
6
Нормы и нестандартное исполнение
Отстойники ОГ изготавливаем по ТУ 25.29.00.000-057-75490766-2021, линейку — по ГОСТ и ТР ТС 032/2013 на сосуды под давлением, с учётом федеральных норм и правил. Паспорт ведём под регистрацию в Ростехнадзоре. Нет нужного типоразмера — конструкторский отдел спроектирует изделие под вашу задачу.
Собственное производство в Пермском крае: от расчёта до отгрузки
Производство в г. Краснокамске, собственный станочный парк, железнодорожный тупик на территории. Цифры открыты для проверки, производство можно посетить.
с 2005
года производим промышленное оборудование
2000 м²
собственного цеха со станочным парком
1000+
единиц оборудования изготовили на заводе
30 лет
поставляем запасные части к выпущенному оборудованию
Технические характеристики отстойников ОГ
Крайние типоразмеры ряда ОГ (ТУ 25.29.00.000-057-75490766-2021) для подбора и спецификации. Характеристики семейств ОВ и ОГЖФ даём по техническому заданию.
| Параметр | ОГ-50П | ОГ-200П |
|---|---|---|
| Объём отстойника | 50 м³ | 200 м³ |
| Внутренний диаметр корпуса | 2400 мм | 3400 мм |
| Толщина стенки корпуса | 10 мм | 16 мм |
| Толщина днища | 12 мм | 20 мм |
| Длина корпуса (L) | 12 900 мм | 22 000 мм |
| Ширина (B) | 2520 мм | 3432 мм |
| Высота (H) | 3215 мм | 4320 мм |
| Масса изделия | 12 830 кг | 45 769 кг |
| Рабочее давление | 0,8 МПа | 0,8 МПа |
| Материальное исполнение | 09Г2С-6, 09Г2С-8 (до минус 60) | 09Г2С-6, 09Г2С-8 (до минус 60) |
| Назначение | отделение нефти от пластовой воды и попутного газа | отделение нефти от пластовой воды и попутного газа |
| Основные штуцеры | ввод эмульсии, выход газа, нефти, воды, дренаж, люк; карта по техническому заданию | ввод эмульсии, выход газа, нефти, воды, дренаж, люк; карта по техническому заданию |
| Структура обозначения | ОГ-50П-исполнение | ОГ-200П-исполнение |
| Нормативы изготовления | ТУ 25.29.00.000-057-75490766-2021, ГОСТ, ТР ТС 032/2013, ФНП | ТУ 25.29.00.000-057-75490766-2021, ГОСТ, ТР ТС 032/2013, ФНП |
От технического задания до отгрузки с завода
1
Заявка и техническое задание
Вы присылаете техническое задание или параметры по нужному изделию. Если параметры пока не определены — подскажем, что важно для подбора, и соберём данные вместе.
2
Расчёт, чертёж и стоимость
Конструкторский отдел рассчитывает изделие, готовит чертёж и стоимость. Вы видите конструкцию и состав стоимости ещё до договора. Этот этап — бесплатно.
3
Договор со сроком
После согласования заключаем договор. Срок изготовления фиксируется в договоре отдельным пунктом — это обязательство с нашей стороны.
4
Изготовление и контроль качества
Изготавливаем силами аттестованной по НАКС бригады, лаборатория неразрушающего контроля проверяет швы, ОТК принимает работу. На выходе — паспорт под регистрацию в Ростехнадзоре.
5
Отгрузка с завода
Готовое изделие отгружаем автомобильным или железнодорожным транспортом; для крупногабарита на территории есть железнодорожный тупик.
Подберём отстойник под ваш объём и среду
Пришлите техническое задание — укажите семейство, объём и состав среды. По этим данным конструкторский отдел рассчитает отстойник, подготовит чертёж и стоимость под ваш проект. До договора оплата не требуется.
Вопросы и ответы
Частые вопросы об отстойниках нефти
Чем горизонтальный отстойник нефти отличается от других аппаратов сепарации?
Горизонтальный отстойник нефти работает по гравитационному принципу: внутри лежачего корпуса поток теряет скорость, и смесь разделяется по плотности - нефть всплывает, вода опускается, газ уходит вверх. В отличие от центробежных и сетчатых сепараторов, здесь идёт спокойное отстаивание, поэтому аппарат подходит для предварительного отстоя и сброса воды. Смежный нефтегазовый сепаратор НГС решает задачу первичной дегазации нефти на входе установки подготовки.
Какие семейства отстойников - ОГ, ОВ и ОГЖФ - вы производите?
Мы производим три семейства отстойников объёмом от 50 до 200 кубометров. Отстойник ОГ ведёт отделение нефти от пластовой воды и попутного газа при рабочем давлении 0,8 МПа, ряд ОГ-50П, ОГ-100П, ОГ-200П. Отстойник ОВ доводит воду до сброса или повторного использования, убирая примеси. Семейство ОГЖФ принимает сточные воды с установки предварительного сброса пластовых вод. Все три семейства входят в наше сепарационное оборудование и подбираются под состав среды.
Как отстойник обеспечивает отделение нефти от воды и газа?
Отделение нефти от воды идёт за счёт разницы плотностей: нефтяная эмульсия подаётся на вход, в горизонтальном корпусе поток замедляется, нефть поднимается к верху, пластовая вода оседает вниз, а попутный газ отводится через верхний штуцер. Корпус, коллекторы, штуцеры и опоры рассчитываются под вашу производительность и состав среды, поэтому качество разделения соответствует технологическому режиму конкретного объекта.
Из какого материала изготавливается нефтяной отстойник?
Нефтяной отстойник изготавливается из низколегированной стали 09Г2С. Исполнение 09Г2С-8 рассчитано на эксплуатацию до минус 60 градусов, что важно для северных месторождений. После сварки в металле снимаются напряжения внепечной термообработкой, наносится антикоррозионное покрытие. Сварные швы выполняет аттестованная по НАКС бригада, а контролирует лаборатория неразрушающего контроля. Изготовление сосудов под давлением ведём с паспортом изделия и полным комплектом документации.
По каким нормативам изготавливается отстойник и регистрируется в Ростехнадзоре?
Отстойники ОГ изготавливаются по ТУ 25.29.00.000-057-75490766-2021, линейка - по ГОСТ и ТР ТС 032/2013 на сосуды под давлением, с учётом федеральных норм и правил. Паспорт изделия ведём под регистрацию ёмкости в Ростехнадзоре по нашим документам, поэтому при экспертизе есть на что сослаться. Действующие сертификаты и аттестации подтверждают допуск производства к выпуску оборудования этого класса.
Сколько стоит отстойник нефти и как узнать цену?
Цена отстойника рассчитывается индивидуально: она зависит от семейства, объёма, материального исполнения, толщины стенки и карты штуцеров под вашу обвязку. Готовых прайс-листов на серийный ряд нет, потому что каждое изделие проектируется под конкретную производительность и состав среды. Чтобы узнать стоимость и купить отстойник, пришлите техническое задание или заполните опросный лист - конструкторский отдел рассчитает изделие, подготовит чертёж и стоимость бесплатно, до подписания договора.
Какая гарантия на отстойник и как заказать расчёт с завода?
На производимую продукцию действует гарантия до 3 лет, а запасные части к выпущенному оборудованию поставляем в течение 30 лет. Отстойники выпускаются на собственном производстве в Пермском крае с 2005 года, изготовлено более 1000 единиц оборудования. Чтобы заказать расчёт, отправьте техническое задание или опросный лист - мы подготовим чертёж и стоимость, зафиксируем срок изготовления в договоре и отгрузим изделие с завода автомобильным или железнодорожным транспортом.
