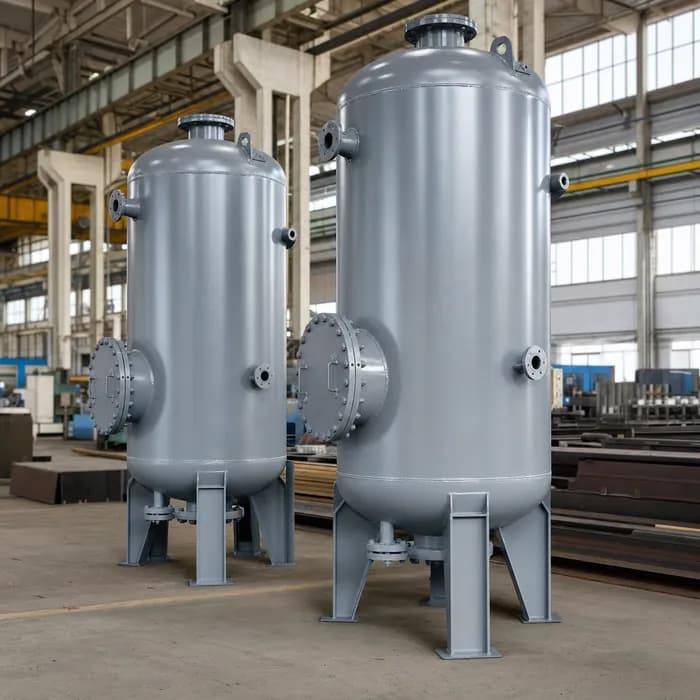

Аппарат ВЭЭ с эллиптическими днищами и рубашкой
Вертикальный / с рубашкой / 1–3,2 м³ / давление 1,0 МПа
Запросить параметры
Сосуды под давлением
Ёмкостные сварные стальные аппараты от завода
Изготавливаем ёмкостные сварные стальные аппараты по техническому заданию на собственном заводе в Пермском крае. Корпуса по каталогу «Емкостные стальные сварные аппараты», с рубашкой или змеевиком.
Чертёж и стоимость по техническому заданию — бесплатно
Срок — в договоре
Дату изготовления под ваше оборудование фиксируем в договоре отдельным пунктом.
Гарантия 2 года + Ростехнадзор
Два года гарантии письменно. Паспорт изделия ведём под регистрацию в Ростехнадзоре.
По каталогу «Емкостные стальные сварные аппараты» и ТР ТС 032/2013
Изготавливаем по нормам на сосуды под давлением — есть на что сослаться при экспертизе.
с 2005
года производим промышленное оборудование
2000 м²
собственного цеха со станочным парком
1000+
единиц оборудования изготовили на заводе
30 лет
поставляем запасные части к выпущенному оборудованию
Типы аппаратов по каталогу «Емкостные стальные сварные аппараты»
Корпус по каталогу «Емкостные стальные сварные аппараты»: вертикальный или горизонтальный, днища эллиптические, конические или плоские. Исполнение — без устройств, с рубашкой, со змеевиком или с трубным пучком. Подбор начинается с типа корпуса, объёма и условного давления — полные параметры в сводной таблице ниже. Нужного типоразмера в ряду нет — конструкторский отдел рассчитает аппарат по вашему техническому заданию.

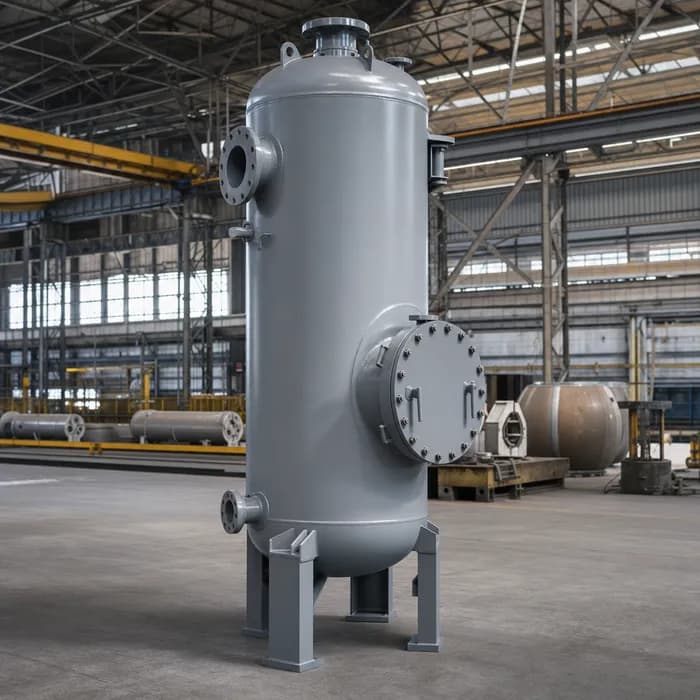

Аппарат ВЭЭ вертикальный эллиптический
Вертикальный / без устройств / 1–25 м³ / давление 0,6; 1,0; 1,6 МПа
Запросить параметры

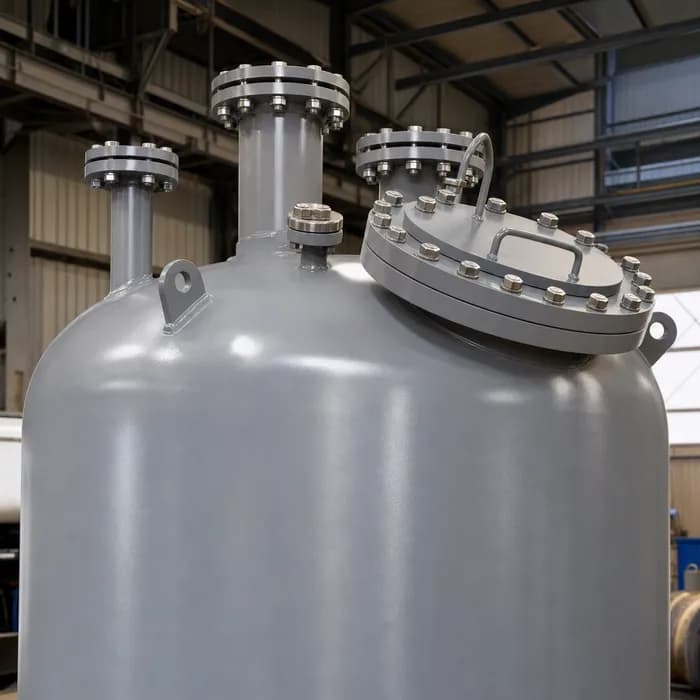

Аппарат ВКП с коническим и плоским днищами
Вертикальный / без устройств или со змеевиком / 10–25 м³
Запросить параметрыАппарат ВПП с плоскими днищами
Вертикальный / без устройств / 10–25 м³ / атмосферное давление
Запросить параметрыАппарат ГЭЭ горизонтальный эллиптический

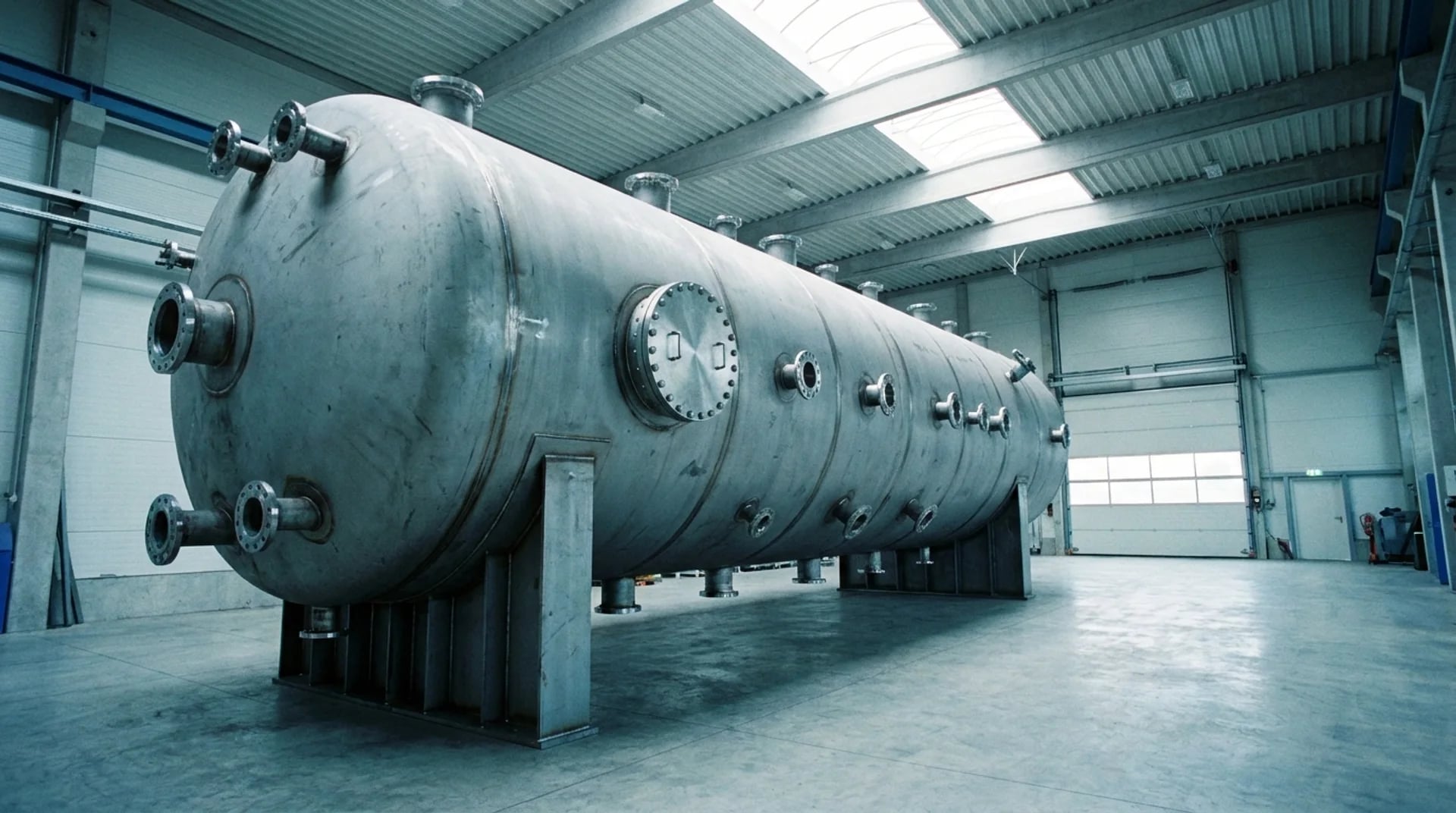

Горизонтальный / без устройств или с трубным пучком / 6,3–60 м³
Запросить параметрыАппарат ГКК горизонтальный конический
Горизонтальный / без устройств / 10–60 м³ / давление до 0,07 МПа
Запросить параметрыАппарат по техническому заданию
Тип корпуса, днища, объём, исполнение и штуцеры — по вашему техническому заданию
Рассчитать под проектДокументация
Чертежи и техническое описание
В данном разделе каталога приведены наименование, назначение, область применения стальных сварных аппаратов, конструктивное исполнение, основные параметры, чертежи общих видов с габаритными, присоединительными и установочными размерами.
Условное обозначение аппаратов состоит из букв и цифр. Буквенные обозначения соответствуют шифру типа корпуса аппарата, принятому по ГОСТ 9931-79 «Корпуса цилиндрические стальных сварных сосудов и аппаратов».
Структурная схема условного обозначения аппаратов: XXX X-X-X-X-X
X - Тип аппарата (В - вертикальный, Г - горизонтальный)
X - Тип днища (Э - эллиптическое, К - коническое, П - плоское), в вертикальных аппаратах определяет нижнее днище
X - Тип днища (Э - эллиптическое, К - коническое, П - плоское), в вертикальных аппаратах определяет верхнее днище
X - Наличие или отсутствие разъема (1 - цельносварный без разъема, 2 - разъемный)
X - Наличие внутренних устройств и обогрева (1 - без рубашки и без внутренних устройств, 2 - с трубным пучком, 3 - с рубашкой, 4 - со змеевиком, 6 - с погружным насосом)
X - Номинальный объем, м³
X - Условное давление, МПа
X - Шифр материального исполнения
*Категорию стали выбирают в зависимости от условий эксплуатации.
**В случаях, оговоренных особо, максимальная температура может отличаться от указанной.
Вертикальные аппараты с элептическими днищами с рубашкой
Предназначены для приема, хранения и выдачи жидких и газообразных сред при условном давлении в аппарате 1 МПа (10 кгс/см²) с постоянным или периодическим подогревом (или охлаждением).
Выдача может осуществляться как самотеком, так и передавливанием среды сжатым воздухом, технологическим или инертным газом.
Давление теплоносителя не более 0,6 МПа (6 кгс/см²).
Вертикальные цельносварные аппараты с нижним коническим и верхним плоским днищами
Предназначены для приема, хранения и выдачи жидких невзрывопожароопасных и нетоксичных сред (условное обозначение веществ-НГ, ТГ, ГВ, ГЖ по ГОСТ 12.1.004-76, 3-й класс опасности) при атмосферном давлении.
Аппараты могут быть использованы в качестве отстойников.
Вертикальные цельносварные аппараты с нижним коническим неотбортованным и верхним плоским днищами, со змеевиком
Предназначены для приема, хранения и выдачи жидких невзрывоопасных, невзрыво-пожароопасных и нетоксичных сред (3-й и 4-й классы опасности по ГОСТ 12.1.007-76) при атмосферном давлении с постоянным или периодическим подогревом (или охлаждением).
Давление теплоносителя не более 0,6 МПа (6 кгс/см²).
Вертикальные цельносварные аппараты с плоскими днищами
Предназначены для приема, хранения и выдачи жидких невзрывоопасных, невзрыво-пожароопасных и нетоксичных сред (условное обозначение веществ НГ, ТГ, ГВ, ГЖ по ГОСТ 12.1.004-91, 3-й и 4-й классы опасности по ГОСТ 12.1.007-76) при атмосферном давлении.
Основные размеры аппаратов не зависят от их материального исполнения.
Вертикальные цельносварные аппараты с элептическими днищами и рубашкой
Предназначены для приема, хранения и выдачи жидких и газообразных сред при условном давлении в аппарате 1 МПа (10 кгс/см²) с постоянным или периодическим подогревом (охлаждением). Выдача может осуществляться как самотеком, так и передавливанием среды сжатым воздухом, технологическим или инертным газом.
Давление теплоносителя не более 0,6 МПа (6 кгс/см²).
Вертикальные цельносварные аппараты с эллиптическими днищами
Предназначены для приема, хранения и выдачи жидких и газообразных сред при условном давлении в аппарате 0,6, 1,0 и 1,6 МПа (6, 10 и 16 кгс/см²). Выдача жидких сред может осуществляться как самотеком, так и передавливанием среды сжатым воздухом, технологическим или инертным газом.
Аппараты могут быть использованы в качестве отстойников.
Горизонтальные цельносварные аппараты с элептическими днищами
Предназначены для приема, хранения и выдачи жидких и газообразных сред при условном давлении в аппарате 0,6, 1,0 и 1,6 МПа (6, 10 и 16 кгс/см²). Выдача жидких сред может осуществляться как самотеком, так и передавливанием сжатым воздухом, технологическим или инертным газом.
Основные размеры аппаратов, не зависящие от материального исполнения, и условные обозначения приведены в таблице.
Горизонтальные цельносварные аппараты с коническими неотбортованными днищами
Предназначены для приема, хранения и выдачи жидких и газообразных сред при рабочем давлении не более 0,07 МПа (0,7 кгс/см²) и не более допускаемого давления. Выдача жидких сред осуществляется самотеком.
Горизонтальные цельносварные аппараты с эллиптическими днищами и трубным пучком
Предназначены для приема, хранения и выдачи жидких и газообразных сред при условном давлении в аппарате 0,6 МПа (6 кгс/см²) с постоянным или периодическим подогревом (или охлаждением).
Выдача жидких сред может осуществляться как самотеком, так и передавливанием сжатым воздухом, технологическим или инертным газом.
Давление теплоносителя не более 0,6 МПа (6 кгс/см²).
Основные размеры аппаратов, не зависящие от материального исполнения, и условные обозначения приведены в таблице.
Типоразмеры, габариты и массы рассчитываются по вашему техническому заданию или опросному листу — точные параметры и стоимость направим вместе с чертежом изделия.
Ёмкостные сварные стальные аппараты по каталогу «Емкостные стальные сварные аппараты» под техническое задание
Что закладываете в проект и на что сошлётесь при экспертизе — по существу.
1
Для чего нужен аппарат
Приём, хранение и выдача жидких и газообразных сред — самотёком или передавливанием сжатым воздухом, технологическим либо инертным газом. Часть аппаратов работает как отстойник. Место в схеме — установки химии и нефтехимии, промысловая подготовка, парки ёмкостей. Среда и параметры у вас свои, поэтому исполнение подбираем под них, чтобы аппарат встал в обвязку без переделок.
2
Типы корпуса и днищ
Корпус — по каталогу «Емкостные стальные сварные аппараты»: вертикальный (буква В) или горизонтальный (Г). Днища бывают эллиптические (Э), конические (К) и плоские (П) — в вертикальном аппарате верхнее и нижнее днища могут отличаться. Отсюда и обозначения: ВЭЭ — вертикальный с двумя эллиптическими, ВКП — с нижним коническим и верхним плоским, ГКК — горизонтальный с коническими. Тип днища задаёт давление и форму отстоя.
3
Исполнения по обогреву и устройствам
В обозначении зашита комплектация: без внутренних устройств, с трубным пучком, с рубашкой, со змеевиком или с погружным насосом. Аппараты с рубашкой и змеевиком работают с подогревом или охлаждением — давление теплоносителя до 0,6 МПа. Условное давление в самом аппарате — от атмосферного у плоских и конических до 1,6 МПа у эллиптических.
4
Материалы корпуса и температура
Материальное исполнение выбираем по среде и климату. Углеродистая сталь ВСт3сп держит стенку до минус 20 °С, низколегированные 09Г2С и 16ГС — до минус 60 и минус 40 °С под северные условия, нержавеющая 12Х18Н10Т — до минус 70 °С, для агрессивных сред идёт биметалл. Верхняя рабочая температура стенки — до плюс 300 °С. Паспорт изделия совпадает с фактическим металлом.
5
По каким нормам изготавливаем
Аппарат делаем по каталогу «Емкостные стальные сварные аппараты» на корпуса, ГОСТ 34347 и ТР ТС 032/2013 на сосуды под давлением, с учётом ФНП (федеральные нормы и правила). Швы кладёт аттестованная по НАКС бригада; их проверяет лаборатория неразрушающего контроля, а изделие принимает отдел технического контроля. Паспорт ведём под регистрацию в Ростехнадзоре — документацию ваш технадзор получает готовой к допуску.
6
Штуцеры и нестандартное исполнение
Штуцеры на аппарате обозначены по назначению — люк, вход и выход среды, перелив, предохранительный клапан, манометр, указатель уровня, вход и выход теплоносителя. Состав под вашу обвязку рассчитывает собственный конструкторский отдел. Стандартного типоразмера мало — спроектируем аппарат под ваше техническое задание: нужные штуцеры, теплоизоляция, подогрев, контрольно-измерительные приборы.
Собственное производство в Пермском крае: от расчёта до отгрузки
Производство в г. Краснокамске, собственный станочный парк, железнодорожный тупик на территории. Цифры открыты для проверки, производство можно посетить.
с 2005
года производим промышленное оборудование
2000 м²
собственного цеха со станочным парком
1000+
единиц оборудования изготовили на заводе
30 лет
поставляем запасные части к выпущенному оборудованию
Аппараты по каталогу «Емкостные стальные сварные аппараты»: типы, объём, давление
Сводная таблица по ёмкостным сварным стальным аппаратам для подбора и спецификации. Точные значения под ваш типоразмер даём в расчёте к стоимости.
| Параметр | Вертикальные (ВЭЭ, ВКП, ВПП) | Горизонтальные (ГЭЭ, ГКК) |
|---|---|---|
| Тип днищ | эллиптические, конические, плоские | эллиптические, конические |
| Номинальный объём | 1 — 25 м³ | 6,3 — 60 м³ |
| Условное давление | атмосферное; 0,6; 1,0; 1,6 МПа | 0,07; 0,6; 1,0; 1,6 МПа |
| Исполнения | без устройств, с рубашкой, со змеевиком, с погружным насосом | без устройств, с трубным пучком |
| Давление теплоносителя (с подогревом) | не более 0,6 МПа | не более 0,6 МПа |
| Материальное исполнение корпуса | ВСт3сп, 09Г2С, 16ГС, 12Х18Н10Т, биметалл | ВСт3сп, 09Г2С, 16ГС, 12Х18Н10Т, биметалл |
| Температура стенки | от −70 до +300 °С (по материалу) | от −70 до +300 °С (по материалу) |
| Выдача среды | самотёком или передавливанием газом | самотёком или передавливанием газом |
| Структура обозначения | тип-днища-разъём-исполнение-объём-давление-материал | тип-днища-разъём-исполнение-объём-давление-материал |
| Нормативы изготовления | каталог «Емкостные стальные сварные аппараты», ГОСТ 34347, ТР ТС 032/2013, ФНП | каталог «Емкостные стальные сварные аппараты», ГОСТ 34347, ТР ТС 032/2013, ФНП |
Точные значения под ваш типоразмер даём в расчёте к стоимости.
От технического задания до отгрузки с завода
1
Заявка и техническое задание
Вы присылаете техническое задание или параметры по нужному изделию. Если параметры пока не определены — подскажем, что важно для подбора, и соберём данные вместе.
2
Расчёт, чертёж и стоимость
Конструкторский отдел рассчитывает изделие, готовит чертёж и стоимость. Вы видите конструкцию и состав стоимости ещё до договора. Этот этап — бесплатно.
3
Договор со сроком
После согласования заключаем договор. Срок изготовления фиксируется в договоре отдельным пунктом — это обязательство с нашей стороны.
4
Изготовление и контроль качества

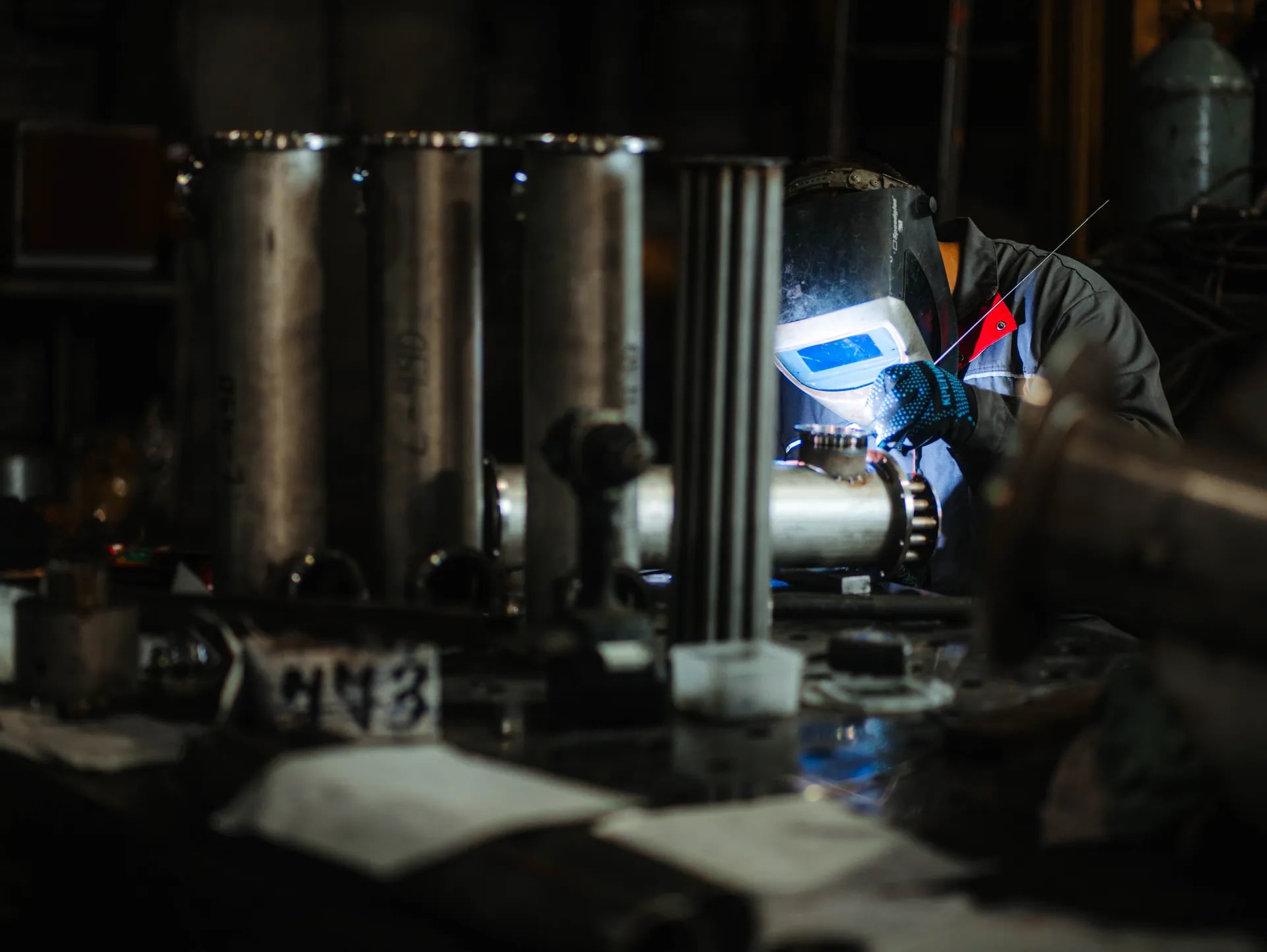

Изготавливаем силами аттестованной по НАКС бригады, лаборатория неразрушающего контроля проверяет швы, ОТК принимает работу. На выходе — паспорт под регистрацию в Ростехнадзоре.
5
Отгрузка с завода
Готовое изделие отгружаем автомобильным или железнодорожным транспортом; для крупногабарита на территории есть железнодорожный тупик.
Подберём ёмкостный аппарат под ваш объект
Пришлите техническое задание или параметры — конструкторский отдел рассчитает изделие, подготовит чертёж и стоимость. В заявке соберём тип корпуса, объём, давление, среду и штуцеры под подбор. До договора оплата не требуется.
