Ёмкости и резервуары
Ёмкости ЕП и ЕПП от завода СПК Нефтехимсервис
Изготавливаем подземные дренажные ёмкости ЕП и ЕПП по техническому заданию на собственном заводе в Пермском крае. Ряд 8-63 м3: ЕП без обогрева, ЕПП с обогревом.
Чертёж и стоимость по техническому заданию — бесплатно
Срок — в договоре
Дату изготовления под ваше оборудование фиксируем в договоре отдельным пунктом.
Гарантия 2 года + Ростехнадзор
Два года гарантии письменно. Паспорт изделия ведём под регистрацию в Ростехнадзоре.
По техническому заданию, ТР ТС 010/2011, ТР ТС 032/2013, ТУ 25.29.00.000-057-75490766-2021
Изготавливаем по нормам на сосуды под давлением — есть на что сослаться при экспертизе.
с 2005
года производим промышленное оборудование
2000 м²
собственного цеха со станочным парком
1000+
единиц оборудования изготовили на заводе
30 лет
поставляем запасные части к выпущенному оборудованию
Типоразмерный ряд ёмкостей ЕП и ЕПП
Подземные дренажные ёмкости по ТУ 3615-023-00220322-2001, ряд от 8 до 63 м3. Каждый объём — в двух исполнениях: ЕП без обогрева и ЕПП с паровым обогревом. Полные параметры и массы по ряду — в таблице ниже. Нужного типоразмера в ряду нет — спроектируем под ваш проект.
Ёмкость ЕП / ЕПП по техническому заданию
Объём, диаметр, насосный агрегат, бетонный колодец — по вашему техническому заданию
Рассчитать под проектДокументация
Чертежи и техническое описание
ТУ 3615-023-00220322-2001
Емкость подземная ЕП (ЕПП) предназначена для слива остатков светлых и темных нефтепродуктов, нефти, масел, конденсата, в том числе в смеси с водой из технологических сетей (трубопроводов) и аппаратов на предприятиях нефтеперерабатывающей, нефтехимической, нефтяной и газовой отраслей промышленности.
По требованию заказчика завод может изготовить емкость с электронасосным агрегатом и бетонным колодцем.
Масса бетонного колодца 4600 кг, масса агрегата электронасосного 863 кг.
Структурная схема условного обозначения ЕП и ЕПП: x-x-x-x-x
X – объём номинальный, VH
X – внутренний диаметр ёмкости, D
X – * высота горловины, h
X – материальное исполнение (2; 3)
X – оборудование колодцем (K)
*В случае поставки с насосом указывается конструктивное исполнение.
Материальное исполнение:
1 – ст3сп-4 – до минус 20°С
2 – 09Г2С-6 – до минус 40°С
3 – 09Г2С-8 – до минус 60°С

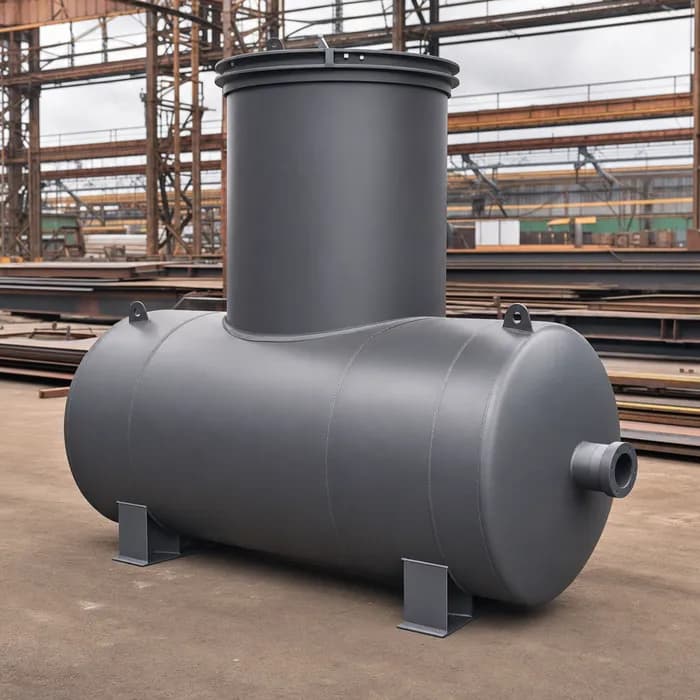

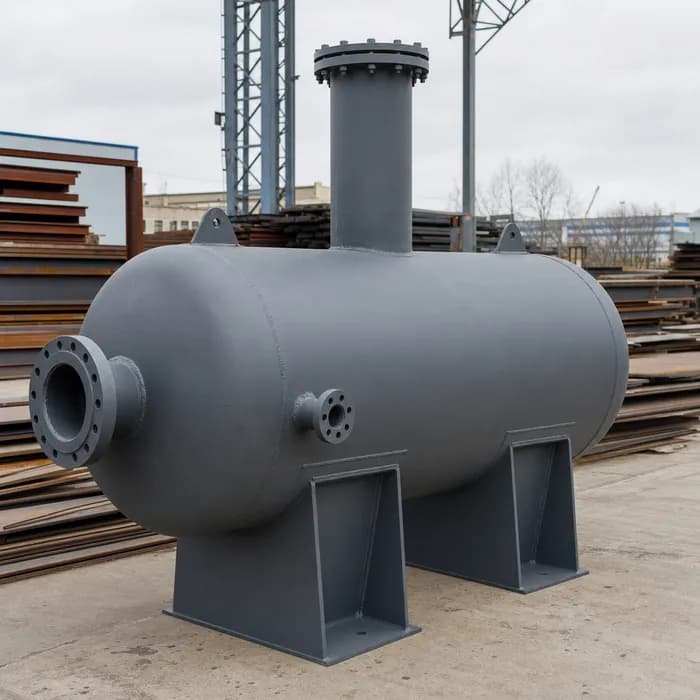

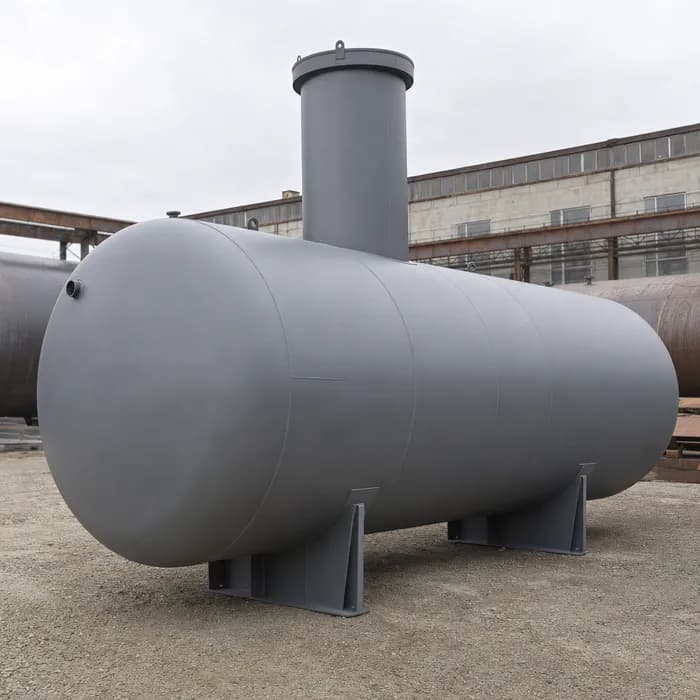

Ёмкость подземная ЕП
Ёмкость подземная ЕПП
Типоразмеры, габариты и массы рассчитываются по вашему техническому заданию или опросному листу — точные параметры и стоимость направим вместе с чертежом изделия.
Дренажные ёмкости ЕП и ЕПП по ТУ, ТР ТС 010/2011 и ТР ТС 032/2013
Что вы закладываете в проект и на что сошлётесь при экспертизе — по существу.
1
Для чего нужна дренажная ёмкость
Подземная ёмкость собирает слив остатков из трубопроводов и аппаратов: светлые и тёмные нефтепродукты, нефть, масла, конденсат, в смеси с водой. Применяется на предприятиях нефтепереработки, нефтехимии, нефтяной и газовой отраслей. Стоит под землёй — на площадке только горловина.
2
Чем отличается ЕПП от ЕП
ЕП идёт без обогрева, под продукт, который не густеет на холоде: два штуцера теплоносителя. ЕПП рассчитана на вязкие и застывающие остатки — четыре штуцера под паровой обогрев, продукт не схватывается и откачивается насосом. Объём и диаметр у исполнений общие.
3
Конструкция и насосный агрегат
Горизонтальный корпус с горловиной для обслуживания и штуцерами: люк, вход и выход продукта, аварийный выход, воздушник, уровнемер. По заданию ставим полупогружной насос НВ-Е-50/50 (исполнение 3,0 или 3,7) и бетонный колодец под горловину — комплектацию закладываем в чертёж.
4
Сталь под ваш климат
Материал подбираем под расчётную температуру площадки: Ст3сп-4 держит до минус 20 С, 09Г2С-6 — до минус 40 С, 09Г2С-8 — до минус 60 С для северных площадок. Корпус сваривает аттестованная по НАКС бригада, качество швов подтверждает лаборатория неразрушающего контроля. Паспорт совпадает с металлом.
5
По каким нормам изготавливаем
Емкости делаем по ТУ 3615-023-00220322-2001, ТР ТС 032/2013, ТР ТС 010/2011. Паспорт ведём в соответствии с ГОСТ 34347-2017.
6
Нестандартное исполнение под проект
Если объёма или комплектации в ряду недостаточно, собственный конструкторский отдел рассчитает ёмкость по вашему техническому заданию: объём, диаметр, набор штуцеров, насос, обогрев, колодец. Каждое изделие изготавливаем под вашу проектную документацию.
Собственное производство в Пермском крае: от расчёта до отгрузки
Производство в г. Краснокамске, собственный станочный парк, железнодорожный тупик на территории. Цифры открыты для проверки, производство можно посетить.
с 2005
года производим промышленное оборудование
2000 м²
собственного цеха со станочным парком
1000+
единиц оборудования изготовили на заводе
30 лет
поставляем запасные части к выпущенному оборудованию
Типоразмеры ЕП и ЕПП: параметры и масса
Сводная таблица по ряду подземных дренажных ёмкостей (ТУ 3615-023-00220322-2001) для подбора и спецификации. Точные значения под ваш типоразмер даём в расчёте к стоимости.
| Параметр | ЕП (без обогрева) | ЕПП (с обогревом) |
|---|---|---|
| Ряд объёмов | 8; 12,5; 16; 20; 25; 40; 63 м3 | 8; 12,5; 16; 20; 25; 40; 63 м3 |
| Внутренний диаметр | 2000, 2400, 3000 мм (по объёму) | 2000, 2400, 3000 мм (по объёму) |
| Толщина стенки | 5 - 8 мм (по типоразмеру) | 5 - 8 мм (по типоразмеру) |
| Штуцеры теплоносителя | 2 (вход и выход): М, Н | 4 (вход и выход): К, Л, М, Н |
| Материальное исполнение | Ст3сп-4, 09Г2С-6, 09Г2С-8 | Ст3сп-4, 09Г2С-6, 09Г2С-8 |
| Температура по исполнению | до -20 / -40 / -60 С | до -20 / -40 / -60 С |
| Масса без насосного агрегата | от 1805 кг (8 м3) до 7498 кг (63 м3) | от 1851 кг (8 м3) до 7668 кг (63 м3) |
| Насосный агрегат (опция) | НВ-Е-50/50, исполнение 3,0 или 3,7 | НВ-Е-50/50, исполнение 3,0 или 3,7 |
| Структура обозначения | объём - D - высота горловины - материал - колодец (K) | объём - D - высота горловины - материал - колодец (K) |
| Нормативы изготовления | ТУ 3615-023-00220322-2001, ТР ТС 010/2011, ТР ТС 032/2013, ФНП | ТУ 3615-023-00220322-2001, ТР ТС 010/2011, ТР ТС 032/2013, ФНП |
Точные значения под ваш типоразмер даём в расчёте к стоимости.
От технического задания до отгрузки с завода
1
Заявка и техническое задание
Вы присылаете техническое задание или параметры по нужному изделию. Если параметры пока не определены — подскажем, что важно для подбора, и соберём данные вместе.
2
Расчёт, чертёж и стоимость
Конструкторский отдел рассчитывает изделие, готовит чертёж и стоимость. Вы видите конструкцию и состав стоимости ещё до договора. Этот этап — бесплатно.
3
Договор со сроком
После согласования заключаем договор. Срок изготовления фиксируется в договоре отдельным пунктом — это обязательство с нашей стороны.
4
Изготовление и контроль качества
Изготавливаем силами аттестованной по НАКС бригады, лаборатория неразрушающего контроля проверяет швы, ОТК принимает работу. На выходе — паспорт под регистрацию в Ростехнадзоре.
5
Отгрузка с завода
Готовое изделие отгружаем автомобильным или железнодорожным транспортом; для крупногабарита на территории есть железнодорожный тупик.
Подберём ёмкость ЕП или ЕПП под ваш объект
Пришлите техническое задание или параметры — конструкторский отдел рассчитает изделие, подготовит чертёж и стоимость. Сразу учитываем объём, исполнение по обогреву, набор штуцеров и насос. До договора оплата не требуется.
Вопросы и ответы
Частые вопросы по ёмкостям ЕП и ЕПП
Изготавливаете ли подземную дренажную ёмкость объёмом 5 м3?
Серийный ряд ЕП и ЕПП начинается с 8 м3, поэтому подземная дренажная ёмкость на 5 м3 в готовом типоразмере отсутствует. Меньший объём под ваш проект рассчитывает конструкторский отдел: по техническому заданию подбираем диаметр, длину корпуса и набор штуцеров под требуемые 5 м3 или иной нестандартный объём.
Чем горизонтальная дренажная ёмкость удобна на площадке?
Ёмкости ЕП и ЕПП изготавливаются в подземном горизонтальном исполнении: корпус лежит под землёй, а на поверхности площадки остаётся только горловина для обслуживания. Горизонтальная дренажная ёмкость собирает слив остатков из трубопроводов и аппаратов самотёком, не занимает полезную высоту и не требует отдельной эстакады под установку.
Нужно ли регистрировать дренажную ёмкость в Ростехнадзоре?
Да, подземная дренажная ёмкость относится к сосудам, которые ставятся на учёт. Мы ведём паспорт изделия под регистрацию в Ростехнадзоре и изготавливаем по нормам на изготовление сосудов под давлением, ТР ТС 032/2013 и ТУ 3615-023-00220322-2001. Металл в паспорте совпадает с фактическим, экспертизе есть на что сослаться.
Что входит в комплектацию ёмкости с насосом и колодцем?
По техническому заданию подземная ёмкость комплектуется полупогружным насосным агрегатом НВ-Е-50/50 в исполнении 3,0 или 3,7 и бетонным колодцем под горловину. Насос откачивает собранный продукт, колодец обеспечивает доступ к арматуре. Состав комплектации закладываем в чертёж до договора, поэтому вы заранее видите итоговую конструкцию изделия.
Можно ли заказать дренажную ёмкость по своему техническому заданию?
Да, если объёма или комплектации в ряду ЕП и ЕПП недостаточно, изделие проектируется под ваш проект. Конструкторский отдел рассчитывает объём, диаметр, набор штуцеров, обогрев, насос и колодец по техническому заданию. Проектирование ведём под вашу документацию, каждую дренажную ёмкость изготавливаем индивидуально.
Какие ещё ёмкости и резервуары изготавливает завод?
Помимо подземных дренажных ёмкостей ЕП и ЕПП завод изготавливает горизонтальные стальные резервуары РГС для хранения нефтепродуктов, ёмкости для дизельного топлива, масла и конденсата, а также резервуары в наземном и подземном исполнении. Если в проекте нужны смежные позиции, подберём их из одного производства под единый комплект документов.
Сколько занимает изготовление и как проходит отгрузка?
Срок изготовления под ваше оборудование фиксируется в договоре отдельным пунктом, это обязательство завода. Готовое изделие отгружаем с производства в Краснокамске автомобильным или железнодорожным транспортом; для крупногабаритных ёмкостей на территории есть железнодорожный тупик. Вывоз организует заказчик самостоятельно или через перевозчика.
Как заказать расчёт подземной дренажной ёмкости?
Пришлите техническое задание или заполните опросный лист по ёмкости ЕП или ЕПП: укажите объём, исполнение по обогреву, среду и набор штуцеров. Конструкторский отдел рассчитает изделие и пришлёт чертёж со стоимостью бесплатно, до подписания договора. Уточнить параметры и передать данные можно через контакты завода.
