Воздухосборники от завода СПК Нефтехимсервис
Изготавливаем воздухосборники для стационарных компрессоров на собственном заводе в Пермском крае. Объём от 0,5 до 50 м³, давление 0,8; 1,0 и 1,4 МПа.
Чертёж и стоимость по техническому заданию — бесплатно
Срок — в договоре
Дату изготовления под ваше оборудование фиксируем в договоре отдельным пунктом.
Гарантия до 3 лет + Ростехнадзор
Два года гарантии письменно. Паспорт изделия ведём под регистрацию в Ростехнадзоре.
По ТУ 25.29.00.000-057-75490766-2021 и ТР ТС 032/2013
Изготавливаем по нормам на сосуды под давлением — есть на что сослаться при экспертизе.
с 2005
года производим промышленное оборудование
2000 м²
собственного цеха со станочным парком
1000+
единиц оборудования изготовили на заводе
30 лет
поставляем запасные части к выпущенному оборудованию

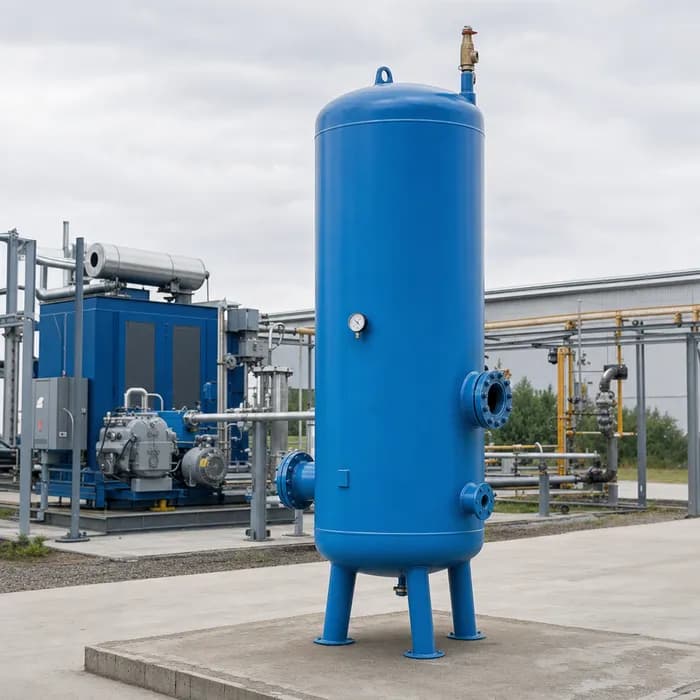

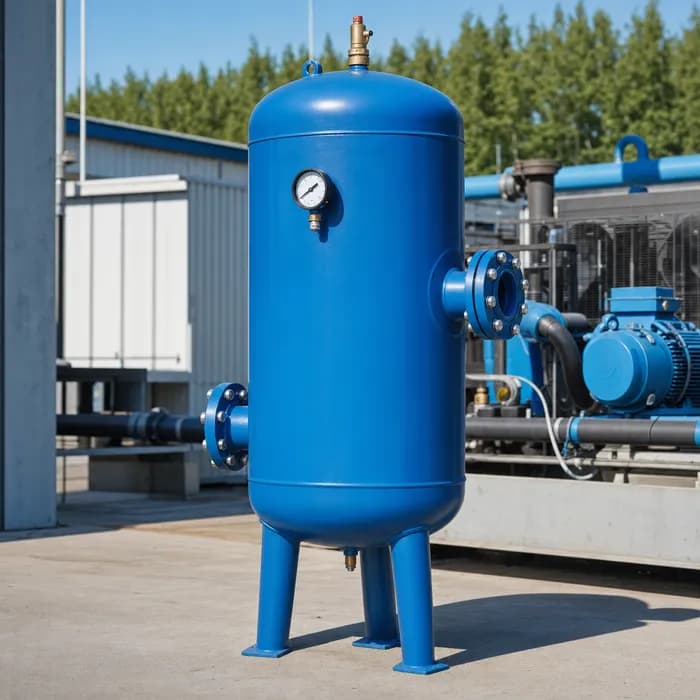

Модельный ряд воздухосборников от 0,5 до 50 м³
Воздухосборники по ТУ 25.29.00.000-057-75490766-2021 на рабочее давление 0,8; 1,0 и 1,4 МПа. Подбор начинается с объёма и давления — сводные параметры по ряду в таблице ниже. Нужного объёма в ряду нет — конструкторский отдел рассчитает изделие по вашему техническому заданию.
Воздухосборник по техническому заданию
Объём, давление, исполнение и штуцеры — по вашему техническому заданию
Рассчитать под проектДокументация
Чертежи и техническое описание
ТУ 3615-004-00220322-98
Воздухосборники с номинальными объемами: 0,5; 1,0; 1,6; 2,0; 3,2; 4,0; 6,3; 8,0; 10; 16; 20; 25; 32; 40; 50 м³ и рабочими давлениями: 0,8; 1,0; 1,4 МПа (8, 10, 14 кгс/см²) предназначены для уменьшения колебания давления в воздухопроводах и для создания запаса воздуха при работе воздушных компрессоров с давлением нагнетания до 1,4 МПа (14 кгс/см²).
Воздухосборники по согласованию с разработчиком технических условий могут пользоваться в качестве ресиверов и сосудов для хранения азота, аргона и других инертных газов.
Воздухосборники предназначены для эксплуатации в районах с сейсмичностью менее 7 баллов по двенадцатибалльной шкале.
Допускается при замене опор-стоек на опоры цилиндрические эксплуатация воздухосборников высотой менее 10 м в районах с сейсмичностью до 9 баллов, а при высоте воздухосборников более 10 м- при условии подтверждения расчетом на прочность от сейсмических воздействий.
Климатическое исполнение воздухосборников:
При поставке в районы с умеренным и холодным климатом - УХЛ по ГОСТ 15150.
При поставке в районы с тропическим климатом - Т1 по ГОСТ 15150.
Воздухосборники могут эксплуатироваться в режиме малоциклового нагружения - периодический подъем и сброс давления. Режим малоциклового нагружения должен указываться предприятием-потребителем при заказе воздухосборника.
Исполнение по материалам:
1 - материал корпуса СтЗпсб, температура от минус 20°С до плюс 180°С.
2 - материал корпуса 09Г2С-6, температура от минус 40°С до плюс 180°С.
3 - материал корпуса 09Г2С-8, температура от минус 60°С до плюс 180°С.
Структурная схема условного обозначения: В - ХХ - Х - Х - ХХХ
ХХ - Объём воздухосборника (от 0,5 до 25 м³)
Х - Рабочее давление (от 0,8 до 1,4 МПа)
Х - Материал (Ст3пс5; 09Г2С-6; 09Г2С-8)
ХХХ - Климатическое исполнение (У1; ХЛ1) и категория изделия
На видах А и Б изображен вариант установки двух предохранительныхъ клапанов.
Воздухосборник В-50 выполняется с цилиндрической опорой.
Типоразмеры, габариты и массы рассчитываются по вашему техническому заданию или опросному листу — точные параметры и стоимость направим вместе с чертежом изделия.
Воздухосборники по ТУ 25.29.00.000-057-75490766-2021: назначение и исполнения
Что закладываете в проект и на что сошлётесь при экспертизе — по существу.
1
Зачем нужен воздухосборник
Воздухосборник уменьшает колебания давления в воздухопроводах и держит запас воздуха при работе стационарных компрессоров с давлением нагнетания до 1,4 МПа. Компрессор подаёт воздух толчками, воздухосборник их сглаживает — пневмосеть получает ровное давление, а компрессор реже включается. Ставят его в компрессорной рядом с компрессором, на фундамент или опоры-стойки.
2
Из чего состоит

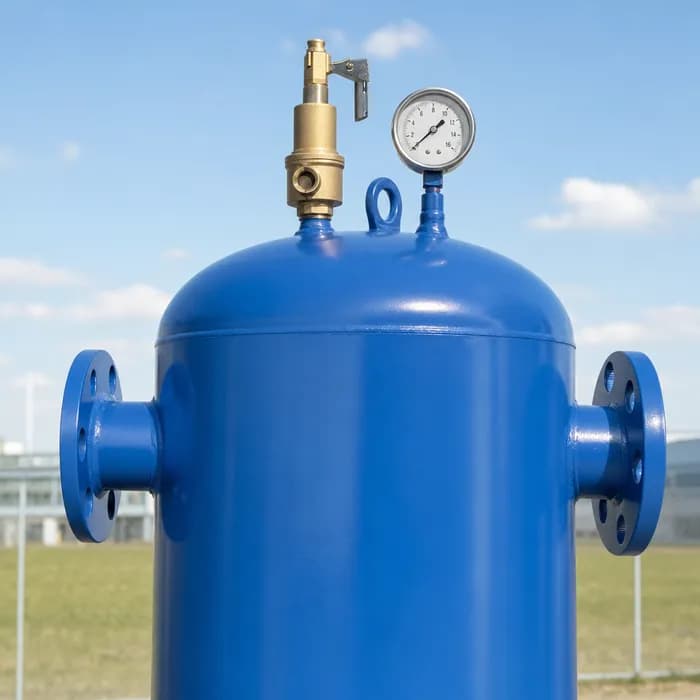

Корпус — обечайка и днище на опоре. В комплектации по чертежу: предохранительный клапан, манометр, трёхходовой кран, проходной угольник, запорный муфтовый клапан. У объёма В-50 опора цилиндрическая — под большую массу и парусность. Воздухосборники могут работать в режиме малоциклового нагружения, когда давление периодически поднимается и сбрасывается; такой режим вы указываете при заказе.
3
Три исполнения по температуре
Под климат подбираем материал корпуса. Ст3пс5 — рабочая среда от −20 до +180 °С. 09Г2С-6 — от −40 °С, для умеренно холодных районов. 09Г2С-8 — от −60 °С, под северный климат. Климатическое исполнение — УХЛ для умеренного и холодного климата, Т1 для тропического, по ГОСТ 15150.
4
Как читается обозначение
Воздухосборник кодируется по схеме В-объём-давление-материал-климат. По марке видно объём в кубометрах, рабочее давление в МПа, сталь корпуса и климатическое исполнение — проектировщик подбирает позицию прямо по обозначению. Полную расшифровку по вашему типоразмеру даём в расчёте.
5
По каким нормам изготавливаем
Делаем по ТУ 25.29.00.000-057-75490766-2021 и ТР ТС 032/2013 на сосуды под давлением, с учётом федеральных норм и правил. Корпус сваривает аттестованная по НАКС бригада, качество швов подтверждает лаборатория неразрушающего контроля, изделие принимает отдел технического контроля. Паспорт совпадает с фактическим металлом — ваш технадзор получает документацию готовой к допуску.
6
Не только под воздух
По согласованию с разработчиком технических условий воздухосборники применяют как ресиверы и сосуды для хранения азота, аргона и других инертных газов. Если нужно изделие под конкретную среду или нестандартный типоразмер, конструкторский отдел рассчитает воздухосборник по вашему техническому заданию — штуцеры, обвязку и комплектацию под проект.

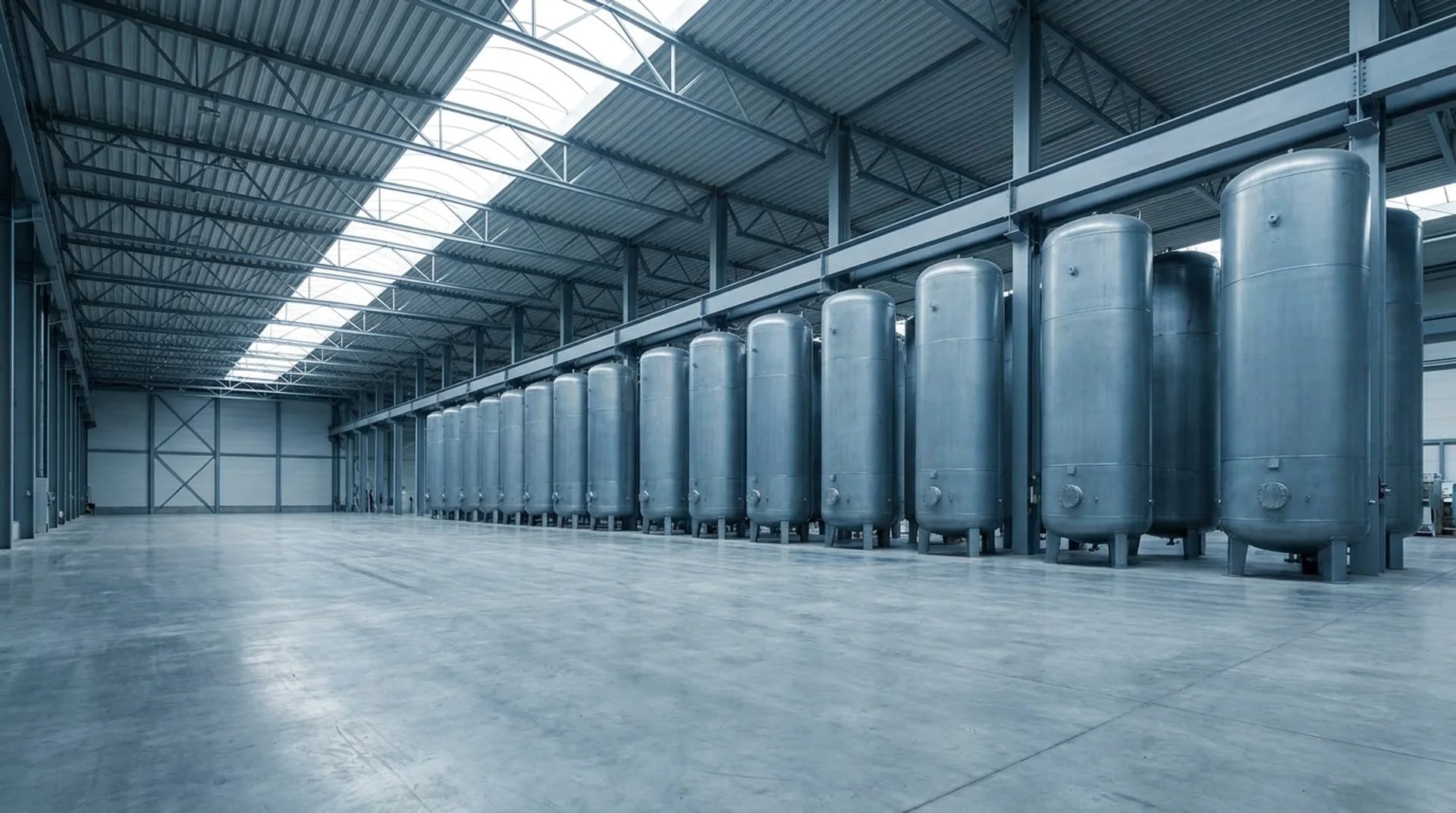

Собственное производство в Пермском крае: от расчёта до отгрузки
Производство в г. Краснокамске, собственный станочный парк, железнодорожный тупик на территории. Цифры открыты для проверки, производство можно посетить.
с 2005
года производим промышленное оборудование
2000 м²
собственного цеха со станочным парком
1000+
единиц оборудования изготовили на заводе
30 лет
поставляем запасные части к выпущенному оборудованию
Воздухосборники: модельный ряд и исполнения
Сводная таблица по воздухосборникам (ТУ 25.29.00.000-057-75490766-2021) для подбора и спецификации. Точные значения под ваш типоразмер даём в расчёте к стоимости.
| Параметр | Малые объёмы (0,5 — 10 м³) | Крупные объёмы (16 — 50 м³) |
|---|---|---|
| Номинальный объём | 0,5; 1,0; 1,6; 2,0; 3,2; 4,0; 6,3; 8,0; 10 м³ | 16; 20; 25; 32; 40; 50 м³ |
| Рабочее давление | 0,8; 1,0; 1,4 МПа | 0,8; 1,0; 1,4 МПа |
| Тип опоры | опоры-стойки | опоры-стойки (В-50 — цилиндрическая опора) |
| Материальное исполнение | Ст3пс5, 09Г2С-6, 09Г2С-8 | Ст3пс5, 09Г2С-6, 09Г2С-8 |
| Рабочая температура среды | от −20 до +180 °С (от −40 и −60 °С по исполнению) | от −20 до +180 °С (от −40 и −60 °С по исполнению) |
| Климатическое исполнение | УХЛ / Т1 по ГОСТ 15150 | УХЛ / Т1 по ГОСТ 15150 |
| Сейсмичность установки | до 7 баллов (до 9 — на цилиндрической опоре, при высоте до 10 м) | до 7 баллов (до 9 — на цилиндрической опоре, при высоте до 10 м) |
| Режим работы | малоцикловое нагружение — указывается при заказе | малоцикловое нагружение — указывается при заказе |
| Комплектация по чертежу | предохранительный клапан, манометр, трёхходовой кран, запорный клапан | предохранительный клапан, манометр, трёхходовой кран, запорный клапан |
| Структура обозначения | В-объём-давление-материал-климат | В-объём-давление-материал-климат |
| Нормативы изготовления | ТУ 25.29.00.000-057-75490766-2021, ТР ТС 032/2013, ФНП | ТУ 25.29.00.000-057-75490766-2021, ТР ТС 032/2013, ФНП |
| Габариты и масса | по техническому заданию | по техническому заданию |
| Назначение и диаметры штуцеров | по техническому заданию | по техническому заданию |
| Типы и количество клапанов | по техническому заданию | по техническому заданию |
Точные значения под ваш типоразмер даём в расчёте к стоимости.
От технического задания до отгрузки с завода
1
Заявка и техническое задание
Вы присылаете техническое задание или параметры по нужному изделию. Если параметры пока не определены — подскажем, что важно для подбора, и соберём данные вместе.
2
Расчёт, чертёж и стоимость
Конструкторский отдел рассчитывает изделие, готовит чертёж и стоимость. Вы видите конструкцию и состав стоимости ещё до договора. Этот этап — бесплатно.
3
Договор со сроком
После согласования заключаем договор. Срок изготовления фиксируется в договоре отдельным пунктом — это обязательство с нашей стороны.
4
Изготовление и контроль качества
Изготавливаем силами аттестованной по НАКС бригады, лаборатория неразрушающего контроля проверяет швы, ОТК принимает работу. На выходе — паспорт под регистрацию в Ростехнадзоре.
5
Отгрузка с завода
Готовое изделие отгружаем автомобильным или железнодорожным транспортом; для крупногабарита на территории есть железнодорожный тупик.
Соберите данные под точный подбор
Пришлите техническое задание или параметры — конструкторский отдел рассчитает изделие, подготовит чертёж и стоимость. Объём, давление, среда и штуцеры под подбор — по вашему техническому заданию. До договора оплата не требуется.
Вопросы и ответы
Вопросы о воздухосборниках
Что такое воздухосборник и где он устанавливается?
Воздухосборник - это сосуд под давлением, который сглаживает колебания давления в воздухопроводах и держит запас сжатого воздуха при работе стационарных компрессоров с давлением нагнетания до 1,4 МПа. Устанавливается он в компрессорной рядом с компрессором, на фундамент или опоры-стойки. Компрессор подаёт воздух толчками, а воздухосборник их выравнивает, поэтому пневмосеть получает ровное давление, а компрессор реже включается.
Воздухосборники вертикальные или горизонтальные?
Мы изготавливаем вертикальные воздухосборники на опорах-стойках, а модель объёмом 50 кубометров - на цилиндрической опоре под большую массу и парусность. Вертикальное исполнение экономит площадь компрессорной и типично для этого класса сосудов. Горизонтальную компоновку рассчитываем отдельно по техническому заданию, когда этого требует планировка площадки заказчика.
Подходит ли воздухосборник для системы отопления?
Наши воздухосборники предназначены для сжатого воздуха при работе стационарных компрессоров, а не для контуров водяного отопления. В системе отопления воздух из теплоносителя отводят сепараторы воздуха и проточный воздухоотводчик - изделия другого класса. Если под газовую среду нужен именно сосуд под давлением, конструкторский отдел подберёт исполнение по техническому заданию; смежные позиции есть в разделе газовое оборудование.
Как расшифровать обозначение воздухосборника?
Обозначение строится по схеме В-объём-давление-материал-климат. По марке видно объём в кубометрах, рабочее давление в МПа, марку стали корпуса и климатическое исполнение. Например, запись вида В-10 соответствует объёму 10 кубометров, а материальное и климатическое исполнение уточняют условия эксплуатации. Полную расшифровку по вашему типоразмеру, условному диаметру штуцеров и результат расчёта на прочность даёт проектирование под конкретный проект.
Какое материальное исполнение выбрать под температуру?
Материал корпуса подбирается под климат площадки. Сталь Ст3пс5 рассчитана на рабочую среду от минус 20 до плюс 180 градусов, 09Г2С-6 - от минус 40 градусов для умеренно холодных районов, 09Г2С-8 - от минус 60 градусов под северный климат. Климатическое исполнение УХЛ применяется для умеренного и холодного климата, Т1 - для тропического, по ГОСТ 15150.
Какие объёмы и рабочие давления доступны?
Номинальный ряд охватывает объёмы от 0,5 до 50 кубометров, рабочие давления составляют 0,8; 1,0 и 1,4 МПа. Подбор начинается с объёма и давления, дальше уточняются материальное исполнение, климат и штуцеры. Если нужного объёма в стандартном ряду нет, конструкторский отдел рассчитает вертикальный воздухосборник по техническому заданию в пределах собственного производства.
Можно ли поставить воздухосборник на учёт в Ростехнадзоре?
Да. Мы изготавливаем изделия по нормам на сосуды под давлением с учётом технического регламента Таможенного союза 032/2013 и ведём паспорт изделия под регистрацию в Ростехнадзоре. Корпус сваривает аттестованная по НАКС бригада, швы проверяет лаборатория неразрушающего контроля, готовое изделие принимает отдел технического контроля. На производимую продукцию действует гарантия до 3 лет.
Как заказать воздухосборник и узнать стоимость?
Вы присылаете техническое задание или заполняете опросный лист по воздухосборнику, конструкторский отдел рассчитывает изделие, готовит чертёж и стоимость. Этот этап выполняется до подписания договора, оплата на нём не требуется. Изготовление сосудов под давлением ведём по договору, срок фиксируется отдельным пунктом, а готовое изделие отгружается с завода в Пермском крае.
