Сепараторы центробежные СЦВ от завода СПК Нефтехимсервис
Изготавливаем сепараторы центробежные вертикальные СЦВ по техническому заданию на собственном заводе в Пермском крае. Корпус и змеевик подогрева под параметры вашего узла.
Чертёж и стоимость по техническому заданию — бесплатно
Срок — в договоре
Дату изготовления под ваше оборудование фиксируем в договоре отдельным пунктом.
Гарантия до 3 лет + Ростехнадзор
Два года гарантии письменно. Паспорт изделия ведём под регистрацию в Ростехнадзоре.
По ТУ 3638-058-00217389-2002
Изготавливаем по нормам на сосуды под давлением — есть на что сослаться при экспертизе.
с 2005
года производим промышленное оборудование
2000 м²
собственного цеха со станочным парком
1000+
единиц оборудования изготовили на заводе
30 лет
поставляем запасные части к выпущенному оборудованию
Типоразмеры сепараторов центробежных СЦВ
В основе ряда два диаметра корпуса — СЦВ-500 и СЦВ-1000, каждый в исполнениях по материалу и по камере преобразователя. Подбор начинается с производительности и рабочего давления; полные параметры по типоразмерам — в таблице ниже. Нужного размера в ряду нет — конструкторский отдел рассчитает изделие по вашему техническому заданию.
СЦВ-500-2-2-И

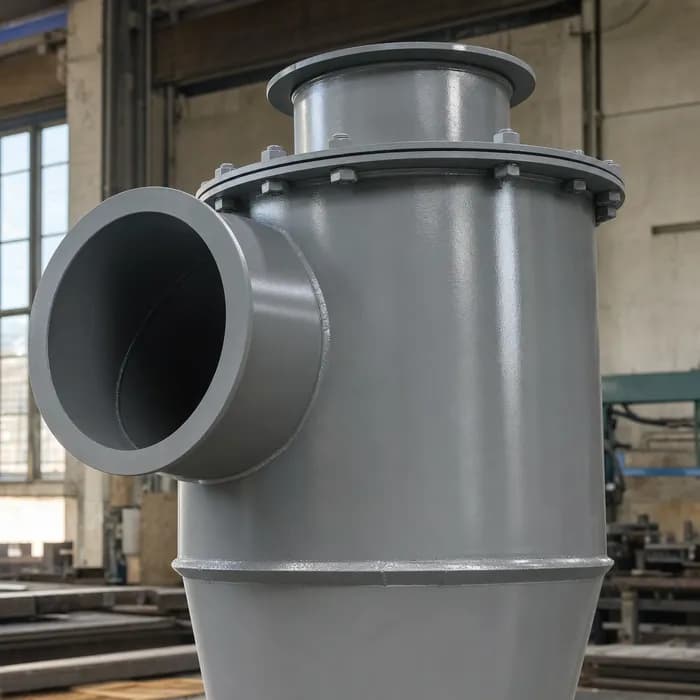

0,5 м³ / 1370×1175×3450 мм / 880 кг / сталь 09Г2С-8 от -60 С, с теплоизоляцией
Запросить параметрыСЦВ по техническому заданию
Диаметр, исполнение, штуцеры и теплоизоляция — по вашему техническому заданию
Рассчитать под проектДокументация
Чертежи общих видов
Типоразмеры, габариты и массы рассчитываются по вашему техническому заданию или опросному листу — точные параметры и стоимость направим вместе с чертежом изделия.
Сепаратор центробежный СЦВ: принцип работы и исполнения
Как устроен СЦВ, по каким нормам мы его изготавливаем и что закладывать в проект — по существу.
1
Где работает сепаратор СЦВ
Сепаратор центробежный вертикальный отделяет от нефтяного газа капельную жидкость в системах сбора и на установках подготовки нефти. Это сосуд под давлением: рабочее в корпусе 1,4 МПа, среда от 10 до 60 С. Исполнение подбираем под вашу схему обвязки узла.
2
Принцип работы — центробежная сила
Газ заходит в вертикальный корпус и закручивается в вихрь. Центробежная сила отбрасывает капли к стенке, они стекают вниз, а очищенный газ уходит вверх через каплеуловитель, снимающий остаточную влагу. В отличие от сетчатого ГС, СЦВ разделяет фазы центробежной закруткой потока.
3
Обогрев змеевиком
Чтобы жидкость и конденсат не застывали зимой, в корпус встроен змеевик подогрева. Теплоноситель в нём работает под 0,5 МПа при температуре до 150 С, корпус рассчитан на 1,4 МПа. Вход и выход теплоносителя — отдельными штуцерами, подключаете к своей линии обогрева.
4
Исполнения и марки стали

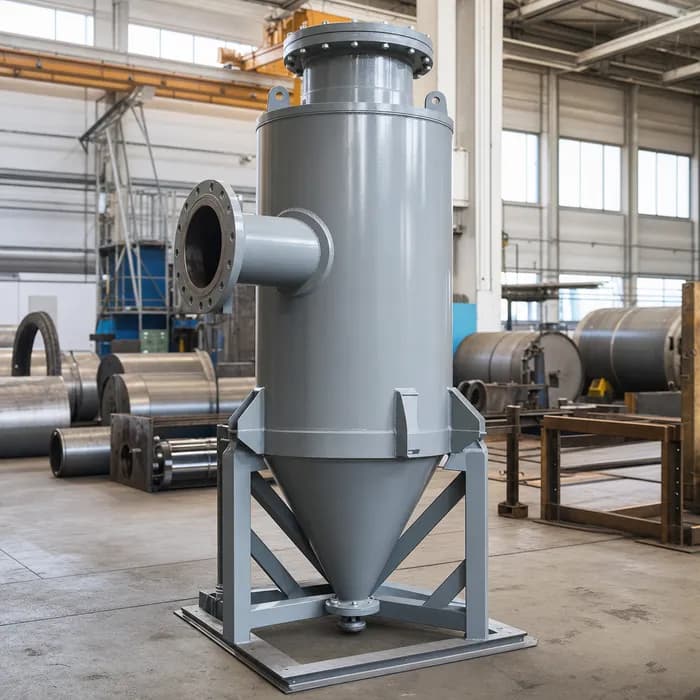

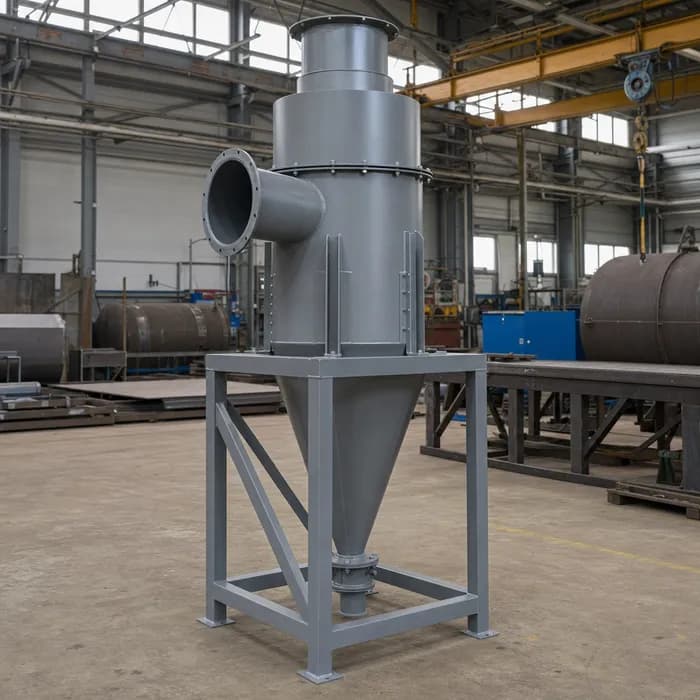

СЦВ выпускаем в двух исполнениях по камере преобразователя: 1 — без камеры, 2 — с камерой. По материалу тоже два: сталь 09Г2С-6 для среды от -30 С, сталь 09Г2С-8 — от -60 С, для северного климата. Корпуса проходят внепечную термическую обработку — она снимает остаточные напряжения в металле и повышает ресурс сварных швов.
5
Обозначение и нормативы
Маркировка читается так: СЦВ — диаметр — материальное исполнение — исполнение по камере — теплоизоляция (И), например СЦВ-500-1-2-И. Базовый норматив изготовления — ТУ 3638-058-00217389-2002 (взамен ТУ 26-01-33-88). Применимость ГОСТ 34347-2017 и ТР ТС 010/2011 уточняем под ваш проект.
6
Нестандартное исполнение под проект
Если двух базовых диаметров под вашу производительность мало, конструкторский отдел рассчитает и спроектирует сепаратор по техническому заданию: диаметр, набор штуцеров, камера преобразователя, теплоизоляция, приборы контроля. Изготавливаем под вашу проектную документацию.
Собственное производство в Пермском крае: от расчёта до отгрузки
Производство в г. Краснокамске, собственный станочный парк, железнодорожный тупик на территории. Цифры открыты для проверки, производство можно посетить.
с 2005
года производим промышленное оборудование
2000 м²
собственного цеха со станочным парком
1000+
единиц оборудования изготовили на заводе
30 лет
поставляем запасные части к выпущенному оборудованию
Технические характеристики сепараторов СЦВ
Сводная таблица по двум базовым типоразмерам СЦВ для подбора и спецификации. Точные значения под ваше исполнение даём в расчёте к стоимости.
| Параметр | СЦВ-500 | СЦВ-1000 |
|---|---|---|
| Объём номинальный | 0,5 м³ | 2,5 м³ |
| Объём рабочий | 0,14 м³ | 0,5 м³ |
| Габариты без камеры | 890 × 890 × 3450 мм | 1500 × 1540 × 4400 мм |
| Габариты с камерой | 1370 × 1175 × 3450 мм | 1500 × 1710 × 4400 мм |
| Масса изделия | 710 — 880 кг | 1900 — 2100 кг |
| Давление в корпусе | рабочее 1,4 МПа, расчётное 1,6 МПа | рабочее 1,4 МПа, расчётное 1,6 МПа |
| Давление в змеевике | рабочее 0,5 МПа, расчётное 1,6 МПа | рабочее 0,5 МПа, расчётное 1,6 МПа |
| Рабочая температура среды | от 10 до 60 С | от 10 до 60 С |
| Рабочая температура в змеевике | до 150 С | до 150 С |
| Расчётная температура стенки | корпус 100 С, змеевик 200 С | корпус 100 С, змеевик 200 С |
| Материальное исполнение | 09Г2С-6 (от -30 С), 09Г2С-8 (от -60 С) | 09Г2С-6 (от -30 С), 09Г2С-8 (от -60 С) |
| Вход / выход газа | Ду 200 / Ду 200 | Ду 350 / Ду 350 |
| Штуцер предохранительного клапана | Ду 150 | Ду 200 |
| Выход жидкости / дренаж | Ду 50 / Ду 50 | Ду 50 / Ду 50 |
| Вход / выход теплоносителя | Ду 25 / Ду 25 | Ду 25 / Ду 25 |
| Штуцеры приборов контроля | Ду 25 — 50 (17 позиций по техническому заданию) | Ду 25 — 50 (17 позиций по техническому заданию) |
| Люк-лаз для обслуживания | не предусмотрен | Ду 500 |
| Норматив изготовления | ТУ 3638-058-00217389-2002 (ГОСТ, ТР ТС — под проект) | ТУ 3638-058-00217389-2002 (ГОСТ, ТР ТС — под проект) |
Точные значения под ваше исполнение даём в расчёте к стоимости.
От технического задания до отгрузки с завода
1
Заявка и техническое задание
Вы присылаете техническое задание или параметры по нужному изделию. Если параметры пока не определены — подскажем, что важно для подбора, и соберём данные вместе.
2
Расчёт, чертёж и стоимость
Конструкторский отдел рассчитывает изделие, готовит чертёж и стоимость. Вы видите конструкцию и состав стоимости ещё до договора. Этот этап — бесплатно.
3
Договор со сроком
После согласования заключаем договор. Срок изготовления фиксируется в договоре отдельным пунктом — это обязательство с нашей стороны.
4
Изготовление и контроль качества
Изготавливаем силами аттестованной по НАКС бригады, лаборатория неразрушающего контроля проверяет швы, ОТК принимает работу. На выходе — паспорт под регистрацию в Ростехнадзоре.
5
Отгрузка с завода
Готовое изделие отгружаем автомобильным или железнодорожным транспортом; для крупногабарита на территории есть железнодорожный тупик.
Подберите типоразмер СЦВ под узел
Пришлите параметры — производительность, давление и среду — или техническое задание на сепаратор СЦВ. Конструкторский отдел вернёт расчёт и стоимость по этим данным. До договора оплата не требуется.
Вопросы и ответы
Частые вопросы о сепараторах центробежных СЦВ
Что такое сепаратор центробежный вертикальный СЦВ и где он применяется?
Сепаратор центробежный вертикальный СЦВ - это сосуд под давлением для очистки нефтяного газа от капельной жидкости в системах сбора и на установках подготовки нефти. Изготавливаем его по ТУ 3638-058-00217389-2002 на собственном заводе в Пермском крае. Аппарат входит в линейку сепарационного оборудования и подбирается под параметры конкретного узла обвязки.
Какой принцип работы у центробежного сепаратора?
Принцип работы центробежного сепаратора основан на закрутке потока. Газ заходит в вертикальный корпус и раскручивается в вихрь, центробежная сила отбрасывает капли жидкости к стенке, они стекают вниз, а очищенный газ уходит вверх через каплеуловитель, снимающий остаточную влагу. В отличие от сетчатого сепаратора, СЦВ разделяет фазы именно центробежной закруткой потока, а не осаждением на насадке.
Чем СЦВ отличается от нефтегазового сепаратора НГС?
СЦВ и НГС решают разные задачи разными способами. Центробежный вертикальный СЦВ очищает нефтяной газ от капельной жидкости закруткой потока и работает в компактном вертикальном корпусе. Нефтегазовый сепаратор НГС - это горизонтальный аппарат большего объёма для дегазации нефти и разделения продукции скважины. Если нужен горизонтальный аппарат под большие расходы, подойдёт нефтегазовый сепаратор из смежного раздела каталога.
Какие типоразмеры и исполнения сепаратора СЦВ вы выпускаете?
В основе ряда два базовых диаметра корпуса: СЦВ-500 с номинальным объёмом 0,5 м3 и СЦВ-1000 с объёмом 2,5 м3. Каждый выпускается в двух исполнениях по камере преобразователя - без камеры и с камерой, и в двух исполнениях по материалу: сталь 09Г2С-6 для среды от минус 30 градусов и сталь 09Г2С-8 для северного климата от минус 60 градусов. Обозначение читается по схеме, например СЦВ-500-1-2-И.
На какое рабочее давление и температуру рассчитан сепаратор СЦВ?
Рабочее давление в корпусе центробежного сепаратора составляет 1,4 МПа, расчётное - 1,6 МПа. В змеевик подогрева заложено рабочее давление 0,5 МПа. Рабочая температура среды от 10 до 60 градусов, теплоноситель в змеевике работает при температуре до 150 градусов. Змеевик подогрева не даёт жидкости и конденсату застывать зимой, поэтому аппарат применяется и в холодном климате.
Можно ли изготовить сепаратор СЦВ нестандартного диаметра под ваш проект?
Да. Если двух базовых диаметров под вашу производительность недостаточно, конструкторский отдел рассчитает и выполнит проектирование сепаратора по техническому заданию: диаметр корпуса, набор штуцеров, камеру преобразователя, теплоизоляцию и приборы контроля. Изготавливаем изделие под вашу проектную документацию как сосуд под давлением по действующим нормам. Расчёт, чертёж и стоимость по техническому заданию готовим бесплатно, до подписания договора.
Какая гарантия на сепаратор и оформляете ли вы регистрацию в Ростехнадзоре?
На производимую продукцию действует гарантия до 3 лет, заявленный срок эксплуатации - 30 лет, запасные части поставляем в течение 30 лет. На каждое изделие ведём паспорт под регистрацию в Ростехнадзоре, изготавливаем силами аттестованной по НАКС бригады с неразрушающим контролем сварных швов. Подробные условия по срокам и обязательствам собраны на отдельной странице про гарантию и работу с заказчиком.
